Nguồn gốc	Trung Quốc
Hàng hiệu	QINGDAO YICABLE CABLE
Chứng nhận	ASTM A475, BS 183:1972

Chi tiết sản phẩm

dây dẫn:

Dây thép mạ kẽm

TÊN MÃ:

GSW

Đường kính dây đơn:

1,24-2,50

Độ bền kéo:

1290mpa ~ 1620mpa

Trọng lượng của kẽm:

195g/m2~290g/m2

Ứng dụng:

Cốt lõi của ACSR

Làm nổi bật:

Dây thép galvanized dẫn trần

ACSR Rail Conductor ASTM A475

Dây dẫn trần có chứng nhận ASTM

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

0,5km

Giá bán

0.10-20.99USD/m

chi tiết đóng gói

Trống gỗ hoặc trống thép

Thời gian giao hàng

5 ngày trở lên

Điều khoản thanh toán

L/C,D/A,D/P,T/T,Western Union,

Mô tả sản phẩm

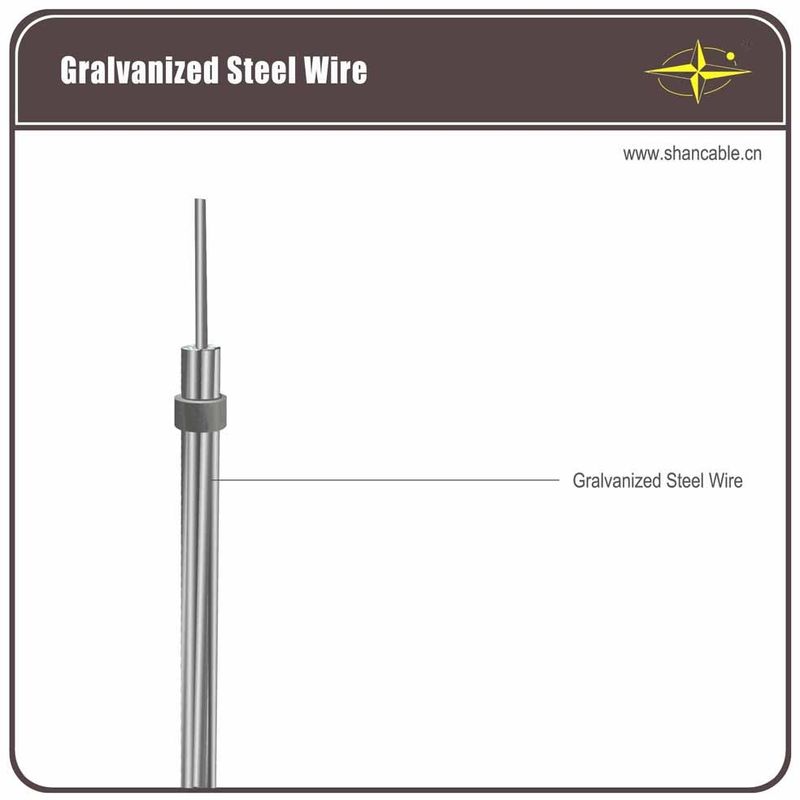

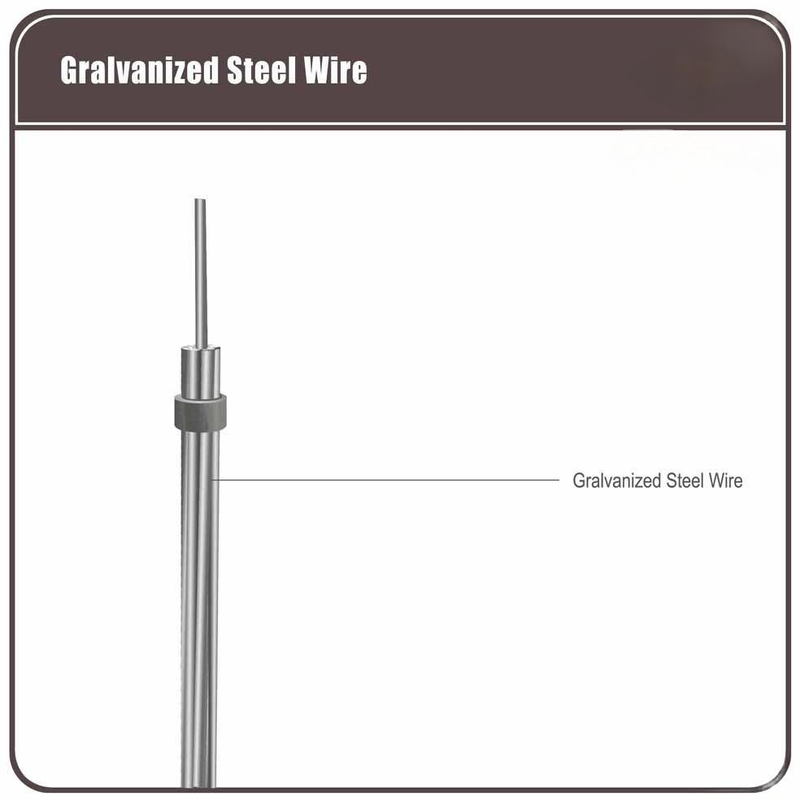

Dây thép mạ kẽm trần, Dây dẫn đường ray ACSR, Chứng nhận ASTM A475

Sản phẩm dây thép mạ kẽm (GSW) được sử dụng cho dây dẫn của dây dẫn ACSR (Dây dẫn nhôm cốt thép). Là doanh nghiệp hàng đầu trong ngành này, GSW do Shenghua sản xuất có đặc tính cơ học tuyệt vời, chất lượng lớp phủ tốt nhất và bề mặt đẹp.

	Đường kính (mm)			Độ bền kéo (Mpa)		Trọng lượng kẽm (g/m²)
	1.24~2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

Cấp độ bền	Đường kính dây	Độ bền kéo tối thiểu		Ứng suất tối thiểu với 1%	Độ giãn dài tối thiểu	Số lần xoắn tối thiểu 360°	Đường kính kiểm tra
		Độ bền		Độ giãn dài	Phần trăm khi L=250	vòng	Trục
	mm		mpa	mpa	%		lần
	>1.24~2.25	1340		1170	3.0	16	1
	>2.25~2.75	1310		1140	3.0	16	1
	>2.75~3.00	1310		1140	3.5	16	1
Thông thường	>3.00~3.50	1290		1100	3.5	14	1
	>3.50~4.25	1290		1100	4.0	12	1
	>4.25~4.75	1290		1100	4.0	12	1
	>4.75~5.50	1290		1100	4.0	12	1
	>1.24~2.25	1450		1310	2.5	16	3
	>2.25~2.75	1410		1280	2.5	16	3
	>2.75~3.00	1410		1280	3.0	16	4
Cao	>3.00~3.50	1410		1240	3.0	14	4
	>3.50~4.25	1380		1170	3.0	12	4
	>4.25~4.75	1380		1170	3.0	12	4
	>4.75~5.50	1380		1170	3.0	12	4
	>1.24~2.25	1620		1450	2.0	14	4
	>2.25~2.75	1590		1410	2.0	14	4
	>2.75~3.00	1590		1410	2.5	12	5
Rất cao	>3.00~3.50	1550		1380	2.5	12	5
	>3.50~4.25	1520		1340	2.5	10	5
	>4.25~4.75	1520		1340	2.5	10	5
	>4.75~5.50	1520		1270	2.5	10	5

								ASTM A475
		Số lượng dây	Đường kính dây xấp xỉ		Siemens	Cao	Rất cao	Trọng lượng xấp xỉ
		/Đường kính			Cấp Martin	Cấp độ bền	Cấp độ bền
			Inch	mm	kN	kN	kN	kg/km
		3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05			1/4	6.35	13.523	21.040	29.981	174
	3/3.05		1/4	6.35	-	-	-	174
3/3.30			9/32	7.14	15.035	23.398	33.362	204
	3/3.68		5/16	7.94	18.193	28.246	40.479	256
	3/4.19		3/8	9.52	24.732	37.187	52.489	328
7/1.04			1/8	3.18	4.048	5.916	8.140	49
7/1.32			5/32	3.97	6.539	9.519	13.078	76
	7/1.57		3/16	4.76	8.452	12.677	17.748	108
7/1.65			3/16	4.76	-	-	-	118
	7/1.83		7/32	5.56	11.387	17.126	24.020	145
7/2.03			1/4	6.35	14.012	21.129	29.581	181
	7/2.36		9/32	7.14	18.905	28.469	39.812	243
7/2.64			5/16	7.94	23.798	35.586	49.820	305
	7/2.77		5/16	7.94	-	-	-	335
7/3.05			3/8	9.52	30.915	48.040	68.503	407
	7/3.68		7/16	11.11	41.591	64.499	92.523	594
7/4.19			1/2	12.70	53.823	83.627	119.657	768
	7/4.78		9/16	14.29	69.837	108.981	155.688	991
7/5.26			5/8	15.88	84.961	131.667	188.605	1211
	19/2.54		1/2	12.70	56.492	84.961	118.768	751
19/2.87			9/16	12.49	71.616	107.202	149.905	948
	19/3.18		5/8	15.88	80.513	124.995	178.819	1184
19/3.81			3/4	19.05	116.543	181.487	259.331	1719
	19/4.50		7/8	22.22	159.691	248.211	354.523	2352
19/5.08			1	25.40	209.066	325.610	464.839	2384
	37/3.63		1	25.40	205.508	319.827	456.832	3061
37/4.09			11/8	28.58	262.000	407.457	581.827	4006
	37/4.55		11/4	31.75	324.720	505.318	721.502	4833

									BS 183:1972
Số lượng	Xấp xỉ			Tải trọng phá hủy tối thiểu của dây						Trọng lượng xấp xỉ
Dây/Đường kính	Đường kính dây	Cấp 350	Cấp 480	Cấp 700	Cấp 850	Cấp 1000	Cấp 1150	Cấp 1300
	mm	kN	kN	kN	kN	kN	kN	kN		kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	-	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/4.00	8.6	13.20	18.10	-	-	-	-	-	295
4/1.80	4.4	3.55	4.90	-	-	-	-	-	80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	-	-	-	-	220
5/3.25	8.8	14.50	19.90	29.00	-	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3.1	-	4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RS*	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/2.65	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
7/3.00	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
7/3.65	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88.00	101.0	114.00	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.00	780
7/4.75	14.0	43.40	59.45	86.80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	63	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274.6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630
