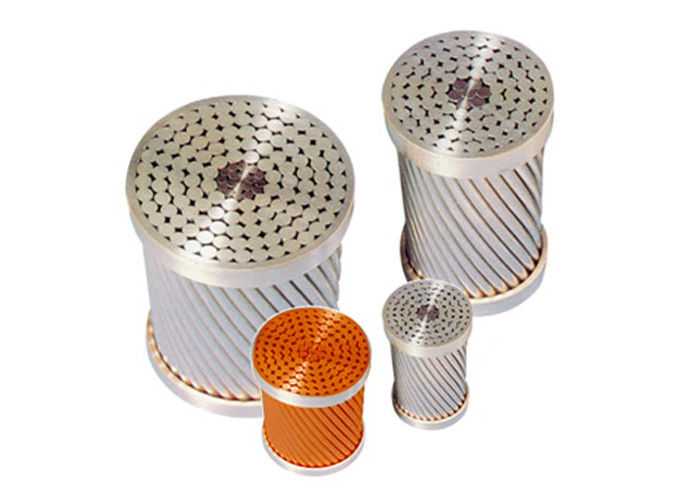

AACSR Bare Conductor Alloy Aluminium Overhead Power Cables With Steel Steel
  • AACSR Bare Conductor Alloy Aluminium Overhead Power Cables With Steel Steel
  • AACSR Bare Conductor Alloy Aluminium Overhead Power Cables With Steel Steel
AACSR Bare Conductor Alloy Aluminium Overhead Power Cables With Steel Steel

AACSR Bare Conductor Alloy Aluminium Overhead Power Cables With Steel Steel

Nguồn gốc Trung Quốc
Hàng hiệu QINGDAO YICABLE CABLE
Chứng nhận ASTM B711,DIN 48206
Chi tiết sản phẩm
dây dẫn:
Hợp kim nhôm
Cốt lõi:
Thép
Số dây:
7-103 chiếc
Khu vực danh nghĩa:
17,81-1394 mm vuông
Ứng dụng:
Hệ thống điện trên cao
Kết cấu:
Dây dẫn hợp kim nhôm & lõi thép
TÊN MÃ:
AACSR
Làm nổi bật:

aaac conductor

,

all aluminium alloy conductor

Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
0,5km
Giá bán
0.20-40.99USD/m
chi tiết đóng gói
Trống gỗ hoặc trống thép
Thời gian giao hàng
10 ngày trở lên
Điều khoản thanh toán
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Khả năng cung cấp
1000km mỗi tháng
Mô tả sản phẩm

Cáp điện trên không bằng hợp kim nhôm dẫn điện trần AACSR bằng thép thép





                      ASTM B711
  Diện tích danh nghĩa Khu vực hợp kim Khu vực thép Số lượng Đường kính của Số lượng Đường kính của Tổng thể tuyến tính Đã xếp hạng Điện trở DC tối đa-
        Dây hợp kim Dây hợp kim Dây thép Dây thép Đường kính Khối sức mạnh tăng ở 20oC
  mm2 mm2 mm2     mm   mm kg/km daN Ω/km
  163 140 23 26 2,62 7 2.04 16,6 560 7500 0,240
  173 140 33 30 2,44 7 2,44 17.1 650 8740 0,240
  186 160 26 26 2,80 7 2.18 17.1 645 8560 0,210
198 160 38 30 2,61 7 2,61 18.3 740 10600 0,210
  209 180 29 26 2,97 7 2,31 18,8 725 9510 0,187
  222 180 42 30 2,76 7 2,76 19.3 825 11200 0,187
  232 200 32 26 3.13 7 2,43 19.8 800 10600 0,168
247 200 47 30 2,91 7 2,91 20,4 920 12400 0,168
  260 224 36 26 3,31 7 2,57 21.0 900 11800 0,150
  276 224 52 30 3.08 7 3.08 21.6 1025 13900 0,150
  291 250 41 26 3,50 7 2,72 22.2 1010 12900 0,135
308 250 58 30 3,26 7 3,26 22,8 1145 15600 0,135
  326 280 46 26 3,70 7 2,88 23,4 1140 14400 0,120
  345 280 65 30 3,45 7 3,45 24.2 1280 17100 0,120
  367 315 52 26 3,93 7 3.06 24,9 1276 16300 0,107
387 315 72 30 3,66 19 2,20 25,6 1433 19000 0,107
  413 355 58 26 4.17 7 3,24 26,4 1433 18300 0,0950
  436 355 81 30 3,88 19 2,33 27,2 1614 21100 0,0950
  465 400 65 26 4,43 7 3,45 28.1 1612 20700 0,0842
491 400 91 30 4.12 19 2,47 28,8 1816 23700 0,0842
  509 450 59 54 3,26 19 1,98 29,5 1703 21500 0,0748
  563 500 63 54 3,43 19 2.06 30,9 1873 22900 0,0673
  631 560 71 54 3,63 19 2.18 32,7 2101 25700 0,0601
  710 630 80 54 3,85 19 2,31 34,6 2365 28600 0,0534
800 710 90 54 4.09 19 2,45 36,8 2665 32200 0,0474
  901 800 101 54 4,34 19 2,60 39,0 3000 36300 0,0420
973 900 73 84 3,69 19 2,21 40,6 3062 35500 0,0374
  1081 1000 81 84 3,89 19 2,33 42,8 3395 39100 0,0337
1211 1120 91 84 4.12 19 2,47 45,3 3803 43900 0,0300
  1352 1250 102 84 4,35 19 2,61 47,8 4250 49000 0,0270





                     DIN 48206

  Diện tích danh nghĩa Khu vực hợp kim Khu vực thép Số lượng Đường kính của Số lượng Đường kính của Tổng thể tuyến tính Đã xếp hạng Điện trở DC tối đa-
        Dây hợp kim Dây hợp kim Dây thép Dây thép Đường kính Khối sức mạnh tăng ở 20oC
  mm2 mm2 mm2     mm   mm kg/km daN Ω/km
  16/2.5 15,27 2,54 6 1,80 1 1,80 5,4 62 748 2.1800
  25/4 23,86 3,98 6 2,25 1 2,25 6,8 97 1171 1.3952
  35/6 34:35 5,73 6 2,70 1 2,70 8.1 140 1685 0,9689
44/32 43,98 31,67 14 2,00 7 2,40 11.2 373 5027 0,7625
  50/8 48,25 8.04 6 3,20 1 3,20 9,6 196 2366 0,6898
  50/30 51,17 29,85 12 2,33 7 2,33 11.7 378 5024 0,6547
  70/12 69,89 11 giờ 40 26 1,85 7 1,44 11.7 284 3399 0,4791
15/9 94,39 15:33 26 2,15 7 1,67 13.6 383 4582 0,3547
  95/55 96,51 56:30 12 3,20 7 3,20 16.0 714 9475 0,3471
  105/75 105,67 75,55 14 3.10 19 2,25 17,5 899 12014 0,3174
  120/20 121,57 19:85 26 2,44 7 1,90 15,5 494 5914 0,2754
120/70 122,15 71,25 12 3,60 7 3,60 18.0 904 11912 0,2742
  125/30 127,92 29,85 30 2,33 7 2,33 16.3 590 7280 0,2621
  150/25 148,86 24h25 26 2,70 7 2.10 17.1 604 7236 0,2249
  170/40 171,77 40.08 30 2,70 7 2,70 18,9 794 9775 0,1952
185/30 183,78 29,85 26 3,00 7 2,33 19.0 744 8922 0,1822
  210/35 209.10 34.09 26 3,20 7 2,49 20.3 848 10167 0,1601
  210/50 212.06 49,48 30 3,00 7 3,00 21.0 979 12068 0,1581
  230/30 230,91 29,85 24 3,50 7 2,33 21.0 874 10308 0,1449
240/40 243,05 39,49 26 3,45 7 2,68 21.8 985 11802 0,1378
  265/35 263,66 34.09 24 3,74 7 2,49 22,4 998 11771 0,1269
  300/50 304,26 49,48 26 3,86 7 3,00 24,5 1233 14779 0.1101
  305/40 304,62 39,49 54 2,68 7 2,68 24.1 1155 13612 0.1101
  340/30 339,29 29,85 48 3,00 7 2,33 25,0 1174 13494 0,0988
380/50 381,70 49,48 54 3,00 7 3,00 27,0 1448 17056 0,0879
  385/35 386.04 34.09 48 3,20 7 2,49 26,7 1336 15369 0,0868
435/55 434,29 56:30 54 3,20 7 3,20 28,8 1647 19406 0,0772
  450/40 448,71 39,49 48 3,45 7 2,68 28,7 1553 17848 0,0747
490/65 490,28 63,55 54 3,40 7 3,40 30,6 1860 21907 0,0684
  550/70 549,65 71,25 54 3,60 7 3,60 32,4 2085 24560 0,0610
560/50 561,70 49,48 48 3,86 7 3,00 32,2 1943 22348 0,0597
  680/85 678,58 85,95 54 4 giờ 00 7 2,40 36,0 2564 30084 0,0494



                        IEC 61089

      Khu vực   Đường kính dây và dây   Đường kính tuyến tính Đã xếp hạng Điện trở DC tối đa-
  Mã số hợp kim St. Tổng cộng hợp kim St. Cốt lõi   Cond. Khối sức mạnh tăng ở 20oC
    mm2 mm2 mm2 mm mm mm   mm kg/km kN Ω/km
  16 18,4 3.07 21,5 6/1.98 1/1.98 1,98 5,93 74,4 9.02 1.7934
  25 28,8 4,80 33,6 2/6/47 1/2,47 2,47 7,41 116,2 13,96 1.1478
  40 46,0 7,67 53,7 3/6/13 3/1/13 3.13 9,38 185,9 22.02 0,7174
63 72,5 12.1 84,6 6/3.92 1/3.92 3,92 11.8 292,8 34,68 0,4555
  100 115 6,39 121 18/2.85 1/2.85 2,85 14.3 366,4 41,24 0,2880
  125 144 7,99 152 18/3/19 3/1/19 3.19 16.0 458,0 51,23 0,2304
  125 144 23,4 167 26/2.65 2/7/206 6.19 16,8 579,9 69,86 0,2310
160 184 10.2 194 18/3.61 1/3.61 3,61 18.0 586,2 65,58 0,1800
  160 184 30,0 214 26/3.00 2/34/7 7,01 19.0 742,3 88,52 0,1805
  200 230 12.8 243 18/4.04 4/1/04 4.04 20.2 732,8 81,97 0,1440
  200 230 37,5 268 26/3.36 2/7/61 7,83 21.3 927,9 110,64 0,1444
250 288 28,3 316 22/4.08 27/7 6,80 23.1 1013,5 117,09 0,1154
  250 288 46,9 335 26/3.75 7/2.92 8,76 23,8 1159,6 138,31 0,1155
  315 363 25.1 388 45/3.20 2/7/2014 6,41 25,8 1196,5 136,28 0,0917
  315 363 59,0 422 26/4.21 3/7/28 9,83 26,7 1461.4 171,90 0,0917
400 460 31,8 492 45/3,61 2/7/41 7,22 28,9 1519.4 172.10 0,0722
  400 460 59,7 520 54/3.29 3/7/29 9,88 29,7 1738.3 201,46 0,0723
  450 518 35,8 554 45/3,83 2/7/2055 7,66 30,6 1709.3 193,61 0,0642
  450 518 67,1 585 54/3,49 3/7/49 10.2 31,5 1955,6 226,64 0,0643
500 575 39,8 615 45/4.04 2/7/69 8.07 32,3 1899.3 215,12 0,0578
  500 575 74,6 650 54/3,68 7/3.68 11.1 33,2 2172,9 251,82 0,0578
  560 645 44,6 689 45/4.27 2/7/85 8,54 34,2 2127.2 240,93 0,0516
  560 645 81,6 726 54/3.90 19/2.34 11.7 35,1 2420,9 283,21 0,0516
  630 725 31.3 756 72/3,58 2/39/7 7.16 35,8 2248.0 249,62 0,0459
630 725 91,8 817 54/4.13 19/2.48 12,4 37,2 2723,5 318,61 0,0459
  710 817 35,3 852 72/3.80 2/7/53 7 giờ 60 38,0 2533.4 281,32 0,0407
710 817 104 921 54/4.39 19/2.63 13.2 39,5 3069.4 359,06 0,0407
  800 921 39,8 961 72/4.04 2/7/69 8.07 40,4 2854.6 316,98 0,0361
800 921 76,7 997 84/3,74 7/3.74 11.2 41.1 3145.1 356.03 0,0362
  900 1036 44,8 1081 72/4.28 2/7/85 8,56 42,8 3211.4 356,60 0,0362
900 1036 86,3 1122 84/3,96 7/3.96 11.9 43,6 3538.3 400,53 0,0321
  1000 1151 93,7 1245 84/4.18 19/2.61 12,5 45,9 3916,8 446,37 0,0322
  1120 1289 105 1394 84/4.42 19/2.65 13.3 48,6 4386,8 499,93 0,0289



AACSR Bare Conductor Alloy Aluminium Overhead Power Cables With Steel Steel 0
