| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ASTM A475, BS 183:1972 |

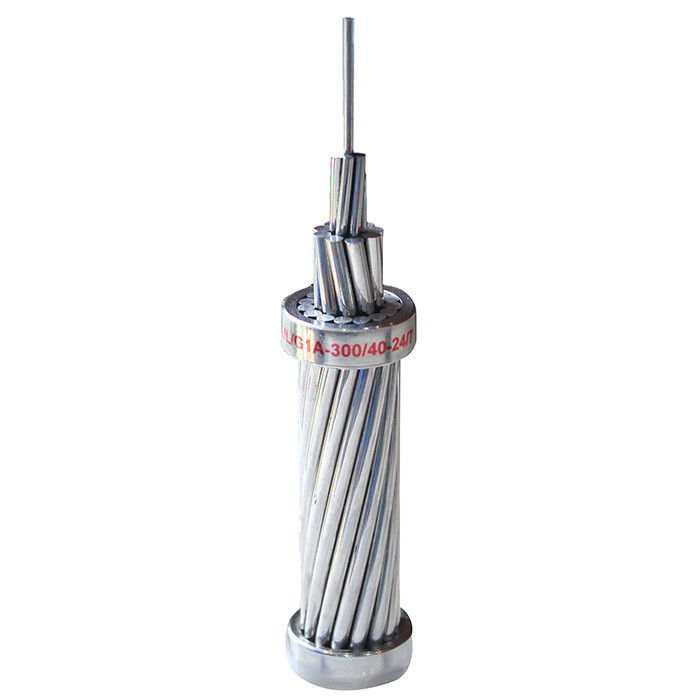

Cấu trúc:
Dây hợp kim nhôm, bện đồng tâm với lõi thép. Dây lõi cho ACSR có sẵn với lớp mạ A, B hoặc C; phủ nhôm "aluminized" (AZ); hoặc bọc nhôm (AW). Khả năng chống ăn mòn bổ sung có sẵn thông qua việc bôi mỡ vào dụng cụ lõi hoặc bôi mỡ vào toàn bộ cáp.
Ứng dụng:
Được sử dụng làm cáp truyền tải trần và cáp phân phối sơ cấp và thứ cấp. ACSR cung cấp sức mạnh tối ưu cho thiết kế đường dây. Việc mắc kẹt lõi thép có thể thay đổi cho phép đạt được độ bền mong muốn mà không làm giảm độ khuếch đại.
Tiêu chuẩn:
Tất cả các sản phẩm hoàn toàn có thể đáp ứng yêu cầu của các tiêu chuẩn khác nhau. chúng tôi có thể thiết kế và sản xuất các loại cáp đặc biệt theo tiêu chuẩn yêu cầu của khách hàng như: GB, IEC, BS, ASTM, JIS, DIN CRS.
| Kiểu | Sự miêu tả | Số dây |
Khu vực phần (mm2) |
| AAC | Tất cả các dây dẫn nhôm | 7~127 | 16~1500 |
| AAAC | Tất cả các dây dẫn hợp kim nhôm | 7~91 | 17~1300 |
| ACSR |
Dây dẫn nhôm thép gia cố |
7~103 | 16~1250 |
| AACSR |
Dây dẫn hợp kim nhôm thép gia cố |
7~103 | 16~1250 |
| ACAR/AW |
Dây dẫn nhôm Hợp kim nhôm gia cố |
7~103 | 16~1250 |
| ACSW/S |
Dây dẫn nhôm Dây/Sợi thép mạ nhôm |
7~103 | 16~1250 |
| GSW | Dây thép mạ kẽm | 3/2,64~37/4,55 | 16,41~765,99 |
Dữ liệu kỹ thuật dây dẫn ACSR
| BS215 PHẦN 2 | ||||||||||||
| Mã số | Đi qua | Số dây | dai kế dây | Đường kính | Khối lượng mỗi | Đã xếp hạng | Tối đa | |||||
| tên | phần | đơn vị chiều dài | sức mạnh | Điện trở DC | ||||||||
| Al | Thép | Tổng cộng | Al | Thép | Cốt lõi | Cond. | ở 20°C | |||||
| mm2 | mm2 | mm2 | Al | Thép | mm | mm | mm | mm | kg/km | kN | ồ/km | |
| nốt ruồi | 10.6 | 1,77 | 12,4 | 6 | 1 | 1,5 | 1,5 | 1,5 | 4,5 | 42,8 | 4.14 | 2.7027 |
| SÓC | 21 | 3,5 | 24,5 | 6 | 1 | 2.11 | 2.11 | 2.11 | 6,33 | 84,7 | 7,87 | 1.3659 |
| GOPHEL | 26,2 | 4,37 | 30,6 | 6 | 1 | 2,36 | 2,36 | 2,36 | 7.08 | 106 | 9,58 | 1.0919 |
| Chồn | 31,6 | 5,27 | 36,9 | 6 | 1 | 2,59 | 2,59 | 2,59 | 7,77 | 127,6 | 11:38 | 0,9065 |
| FOX | 36,7 | 6.11 | 42,8 | 6 | 1 | 2,79 | 2,79 | 2,79 | 8,37 | 148,1 | 13.21 | 0,7812 |
| FERRET | 42,4 | 7.07 | 49,5 | 6 | 1 | 3 | 3 | 3 | 9 | 171,2 | 15,27 | 0,6757 |
| CON THỎ | 52,9 | 8,81 | 61,7 | 6 | 1 | 3,35 | 3,35 | 3,35 | 10.1 | 213,5 | 18:42 | 0,5419 |
| MINIK | 63,1 | 10,5 | 73,6 | 6 | 1 | 3,66 | 3,66 | 3,66 | 11 | 254,9 | 21,67 | 0,454 |
| SKUNK | 63,2 | 36,9 | 100,1 | 12 | 7 | 2,59 | 2,59 | 7,77 | 13 | 463 | 52,79 | 0,4568 |
| hải ly | 75 | 12,5 | 87,5 | 6 | 1 | 3,99 | 3,99 | 3,99 | 12 | 302.9 | 25,76 | 0,382 |
| NGỰA | 73,4 | 42,8 | 116,2 | 12 | 7 | 2,79 | 2,79 | 8,37 | 14 | 537,3 | 61,26 | 0,3936 |
| RACOON | 78,8 | 13.1 | 92 | 6 | 1 | 4.09 | 4.09 | 4.09 | 12.3 | 318,3 | 27.06 | 0,3635 |
| Rái cá | 83,9 | 14 | 97,9 | 6 | 1 | 4.22 | 4.22 | 4.22 | 12.7 | 338,8 | 28,81 | 0,3415 |
| CON MÈO | 95,4 | 15,9 | 111,3 | 6 | 1 | 4,5 | 4,5 | 4,5 | 13,5 | 385,3 | 32,76 | 0,3003 |
| THỎ | 105 | 17,5 | 122,5 | 6 | 1 | 4,72 | 4,72 | 4,72 | 14.2 | 423,8 | 36.04 | 0,273 |
| CHÓ | 105 | 13.6 | 118,5 | 6 | 7 | 4,72 | 1,57 | 4,71 | 14.2 | 394 | 32,65 | 0,2733 |
| chó sói | 131,7 | 20.1 | 151,8 | 26 | 7 | 2,54 | 1,91 | 5,73 | 15,9 | 520,7 | 45,86 | 0,2192 |
| báo sư tử | 131,5 | 7,31 | 138,8 | 18 | 1 | 3.05 | 3.05 | 3.05 | 15.3 | 418,8 | 29,74 | 0,2188 |
| CON HỔ | 131,2 | 30,6 | 161,9 | 30 | 7 | 2,36 | 2,36 | 7.08 | 16,5 | 602.2 | 57,87 | 0,2202 |
| SÓI | 158,1 | 36,9 | 194,9 | 30 | 7 | 2,59 | 2,59 | 7,77 | 18.1 | 725,3 | 68,91 | 0,1829 |
| DINGO | 158,7 | 8,81 | 167,5 | 18 | 1 | 3,35 | 3,35 | 3,35 | 16,8 | 505.2 | 35,87 | 0,1814 |
| LYNX | 183,4 | 42,8 | 226,2 | 30 | 7 | 2,79 | 2,79 | 8,37 | 19,5 | 841,6 | 79,97 | 0,1576 |
| CARACAL | 184,2 | 10.2 | 194,5 | 18 | 1 | 3,61 | 3,61 | 3,61 | 18.1 | 586,7 | 40,74 | 0,1562 |
| CON BEO | 212.1 | 49,5 | 261,5 | 30 | 7 | 3 | 3 | 9 | 21 | 973,1 | 92,46 | 0,1363 |
| JAGUAR | 210,6 | 11.7 | 222,3 | 18 | 1 | 3,86 | 3,86 | 3,86 | 19.3 | 670,8 | 46,57 | 0,1366 |
| CON SƯ TỬ | 238,3 | 55,6 | 293,9 | 30 | 7 | 3.18 | 3.18 | 9,54 | 22.3 | 1093,4 | 100,47 | 0,1213 |
| CON GẤU | 264,4 | 61,7 | 326,1 | 30 | 7 | 3,35 | 3,35 | 10.1 | 23,5 | 1213.4 | 111,5 | 0,1093 |
| CON DÊ | 324,3 | 75,7 | 400 | 30 | 7 | 3,71 | 3,71 | 11.1 | 26 | 1488,2 | 135,13 | 0,0891 |
| CON CỪU | 375,1 | 87,5 | 462,6 | 30 | 7 | 3,99 | 3,99 | 12 | 27,9 | 1721.3 | 156,3 | 0,0771 |
| linh dương | 374,1 | 48,5 | 422,6 | 54 | 7 | 2,97 | 2,97 | 8,91 | 26,7 | 1413,8 | 118,88 | 0,0773 |
| bò rừng bison | 381,7 | 49,5 | 431,2 | 54 | 7 | 3 | 3 | 9 | 27 | 1442,5 | 121,3 | 0,0758 |
| CON NAI | 429,6 | 100,2 | 529,8 | 30 | 7 | 4,27 | 4,27 | 12.8 | 29,9 | 1971.4 | 179 | 0,0673 |
| NGỰA VẰN | 428,9 | 55,6 | 484,5 | 54 | 7 | 3.18 | 3.18 | 9,54 | 28,6 | 1620,8 | 131,92 | 0,0674 |
| ELK | 477,1 | 111,3 | 588,5 | 30 | 7 | 4,5 | 4,5 | 13,5 | 31,5 | 2189,5 | 198,8 | 0,0606 |
| CON LẠC ĐÀ | 476 | 61,7 | 537,7 | 54 | 7 | 3,35 | 3,35 | 10.1 | 30,2 | 1798,8 | 146,4 | 0,0608 |
| MOOSE | 528,5 | 68,5 | 597 | 54 | 7 | 3,53 | 3,53 | 10.6 | 31,8 | |||
E, Gói:Dạng cuộn, dạng trống bằng gỗ, dạng trống bằng thép hoặc dạng trống bằng thép-gỗ.
Chúng tôi có thể sản xuất theo yêu cầu của khách hàng. Chào mừng bạn yêu cầu bất kỳ báo giá nào!
