Nguồn gốc	Trung Quốc
Hàng hiệu	QINGDAO YICABLE CABLE
Chứng nhận	ASTM A475, BS 183:1972

Chi tiết sản phẩm

dây dẫn:

Thép mạ kẽm

Diện tích mặt cắt ngang:

16,41 ~ 765,99mm²

Ứng dụng:

Dây của ACSR (chi phí).

cách nhiệt:

KHÔNG

vỏ bọc:

KHÔNG

Mẫu số:

GSW

Kiểu:

điện áp cao

Làm nổi bật:

all aluminium alloy conductor

acsr conductor

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu

0,5km

Giá bán

0.10-10.99USD/m

chi tiết đóng gói

Trống gỗ hoặc trống thép

Thời gian giao hàng

10 ngày trở lên

Điều khoản thanh toán

L/C,D/A,D/P,T/T,Western Union,

Khả năng cung cấp

1000km mỗi tháng

Mô tả sản phẩm

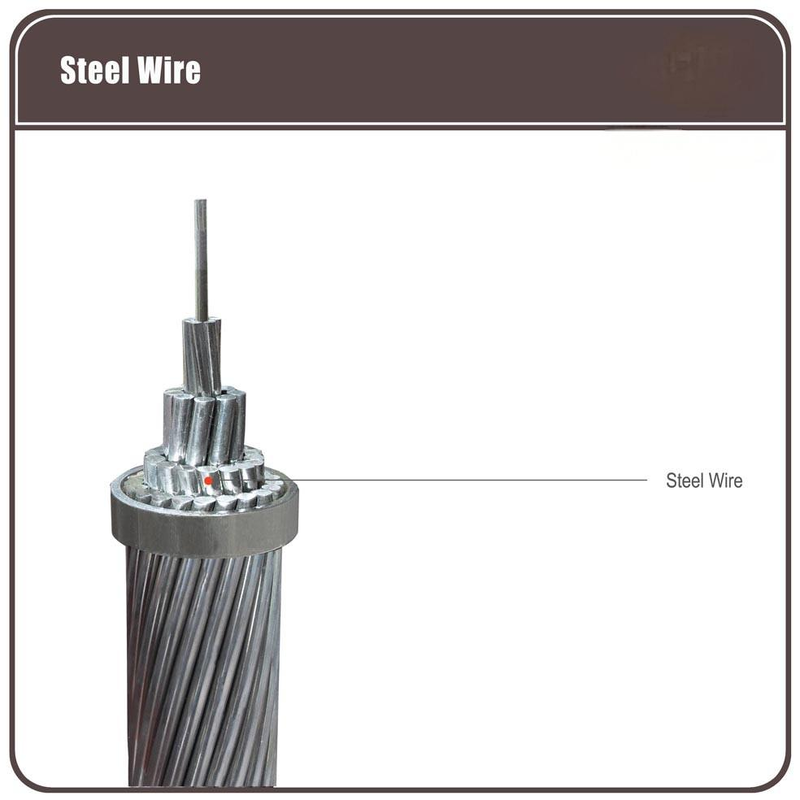

Dây nhôm lõi thép GSW chống trồi 16.41mm² - 765.99mm²

Thông số kỹ thuật

Sợi thép mạ kẽm (GSW) được sử dụng làm lõi cho dây dẫn ACSR (Dây nhôm lõi thép). Là doanh nghiệp hàng đầu trong ngành, GSW do Shenghua sản xuất có đặc tính cơ học xuất sắc, chất lượng lớp mạ tốt nhất và bề mặt đẹp.

	Đường kính (mm)			Độ bền kéo (Mpa)		Trọng lượng Kẽm (g/m²)
	1.24~2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

Cấp cường độ	Đường kính dây	Min. Độ bền kéo		Min.Ứng suất với 1%	Min. Độ giãn dài	Min. Số lần xoắn 360°	Đường kính kiểm tra
		Độ bền		Độ giãn dài	Phần trăm khi L=250	vòng		Móc kiểm tra
	mm		mpa	mpa	%			lần
	>1.24~2.25	1340		1170	3.0	16		1
	>2.25~2.75	1310		1140	3.0	16		1
	>2.75~3.00	1310		1140	3.5	16		1
Thông thường	>3.00~3.50	1290		1100	3.5	14		1
	>3.50~4.25	1290		1100	4.0	12		1
	>4.25~4.75	1290		1100	4.0	12		1
	>4.75~5.50	1290		1100	4.0	12		1
	>1.24~2.25	1450		1310	2.5	16		3
	>2.25~2.75	1410		1280	2.5	16		3
	>2.75~3.00	1410		1280	3.0	16		4
Cao	>3.00~3.50	1410		1240	3.0	14		4
	>3.50~4.25	1380		1170	3.0	12		4
	>4.25~4.75	1380		1170	3.0	12		4
	>4.75~5.50	1380		1170	3.0	12		4
	>1.24~2.25	1620		1450	2.0	14		4
	>2.25~2.75	1590		1410	2.0	14		4
	>2.75~3.00	1590		1410	2.5	12		5
Rất cao	>3.00~3.50	1550		1380	2.5	12		5
	>3.50~4.25	1520		1340	2.5	10		5
	>4.25~4.75	1520		1340	2.5	10		5
	>4.75~5.50	1520		1270	2.5	10		5

DÂY THÉP MẠ KẼM/GSW

						ASTM A475
Số lượng sợi	Đường kính bó dây xấp xỉ		Độ dẫn (S)	Cao	Siêu cao	Trọng lượng xấp xỉ
/Đường kính			Cấp Martin	Cấp cường độ	Cấp cường độ
	Inch	mm	kN	kN	kN	kg/km
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.140	49
7/1.32	5/32	3.97	6.539	9.519	13.078	76
7/1.57	3/16	4.76	8.452	12.677	17.748	108
7/1.65	3/16	4.76	-	-	-	118
7/1.83	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833
