Mô tả sản phẩm Chi tiết

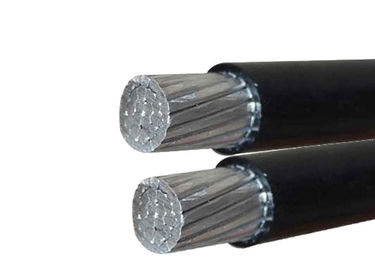

Cáp ABC
(Cáp thả dịch vụ)
1. Tiến hành nhôm bị mắc kẹt
2. Vật liệu cách nhiệt PE hoặc XLPE
3. Dây ACSR, AAAC Messenger
Ứng dụng
Nên sử dụng dịch vụ thả (cáp ABC) thay vì dây dẫn không cách điện
tại các mạng điện áp thấp. dịch vụ thả (cáp ABC) được sử dụng đặc biệt tại các khu vực
chi phí mạng ngầm đắt đỏ và
để điện khí hóa các vùng nông thôn như làng.
Vôn
Điện áp định mức U0 / U = 0,6 / 1 kV
Kiểm tra điện áp VAC 5 kV
Thông số kỹ thuật
Nhiệt độ hoạt động tối đa 90 độ
Nhiệt độ ngắn mạch tối đa 250 độ. Dịch vụ thả (cáp ABC) đặc biệt được sử dụng tại các khu vực có chi phí mạng ngầm đắt đỏ và cũng để điện khí hóa các khu vực nông thôn như làng mạc.
Các nhà tài trợ kỹ thuật ABC dựa trên tiêu chuẩn ASTM ANSI / ICEA S-76-474 và NFC 33-209
Lịch trình cụ thể kỹ thuật
| Dây dẫn pha | |||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lượng lõi | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1,4 | 1,4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Đường kính lõi cách điện | mm | 8,5 | 9,5 | 11.2 | 13,0 | 15.1 | 16.6 | 18,4 | 20,6 |
| Tối đa Điện trở DC ở 20oC | ohm / km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Đánh giá hiện tại vẫn còn gió, xung quanh | Một | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ = 30oC | |||||||||
| Nhiệt độ dây dẫn = 75oC | |||||||||
| Nhạc trưởng | |||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1,4 | 1,4 | 1,4 | 1.6 | 1.6 |
| Đường kính lõi cách điện | mm | 8,5 | 8,5 | 9,5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Tối đa Điện trở DC ở 20oC | ohm / km | 1.312 | 1.312 | 0,943 | 0,693 | 0.469 | 0.469 | 0,349 | 0,273 |
| Tải trọng phá vỡ tính toán | kN | 6,4 | 6,4 | 8,9 | 12.1 | 18,0 | 18,0 | 24.2 | 30.8 |
| Dây dẫn chiếu sáng đường phố | |||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1,4 | 1,4 | 1,4 | 1.6 | 1.6 |
| Đường kính lõi cách điện | mm | 8,5 | 8,5 | 9,5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Tối đa Điện trở DC ở 20oC | ohm / km | 1.312 | 1.312 | 0,943 | 0,693 | 0.469 | 0.469 | 0,349 | 0,273 |
| Cáp hoàn thành | |||||||||
| Xấp xỉ đường kính tổng thể | mm | 23.2 | 25,6 | 30,0 | 34,9 | 40,6 | 44.1 | 49,2 | 54,9 |
| Xấp xỉ trọng lượng của cáp | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Chiều dài đóng gói | m / trống | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
