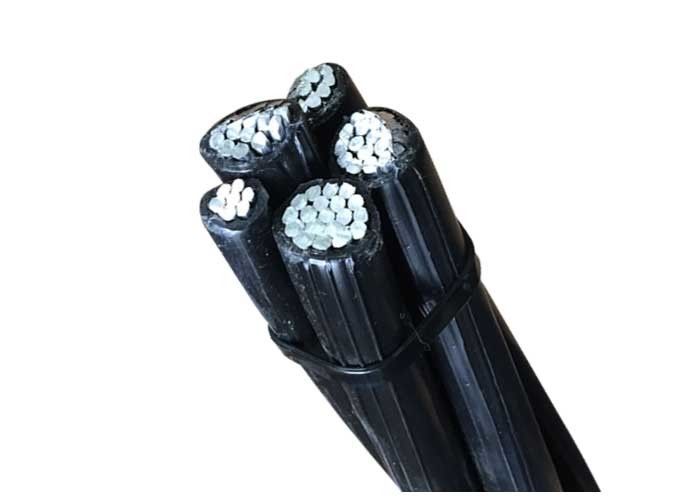

Cáp bó trên không (cũng là dây dẫn được bó trên không hoặc đơn giản là ABC ) là các đường dây điện trên không sử dụng một số dây dẫn pha cách điện được bó chặt với nhau, thường là với một dây dẫn trung tính trần. Điều này trái ngược với thông lệ truyền thống sử dụng các dây dẫn không cách điện được ngăn cách bởi các khe hở không khí. Sự biến đổi của các đường dây điện trên không này sử dụng các nguyên tắc giống như các dây dẫn được bó lại , ngoại trừ việc chúng gần nhau hơn với điểm chạm nhưng mỗi dây dẫn được bao quanh bởi một lớp cách điện (trừ đường dây trung tính).
Thiết kế.
1 Dây dẫn bằng nhôm với tải trọng phá vỡ tăng, nén tròn mắc kẹt (RM)
Cách điện 2 lõi (XPLE màu đen, chống tia cực tím, không chống cháy); 2 đến 4 lõi có tiết diện ngang bằng nhau được mắc kẹt với nhau ở vị trí tay trái, ngoài ra, 1 hoặc 2 lõi có tiết diện giảm có thể được ghép lại
Ứng dụng
Có thể được sử dụng để cài đặt cố định vì đường dây điện trên không lên đến 1.000 V bao gồm.
Không thích hợp cho việc chôn cất trực tiếp.
Cáp trên đầu này cung cấp acc cách điện tăng cường. IEC 61140 và hoàn thành acc II do đó. IEC 61140 Nó không phải là chất chống cháy. Nhưng điều này có thể được yêu cầu thay đổi thành cáp chống cháy
Sự chỉ rõ
(1). Cáp ABC tiêu chuẩn BS
(2). CCC, ISO 9001, ISO14001, kiểm soát chất lượng tốt nhất.
(3). Hơn 20 năm kinh nghiệm Chuyên nghiệp, dịch vụ tốt nhất.
(4). Chúng tôi là một nhà máy sản xuất, khả năng sản xuất tốt nhất, giá tốt nhất.
(5). Kiểm tra QC 100% trước khi shippment.
Giới thiệu
Cáp ABC là các đường dây điện trên không sử dụng một số dây dẫn pha cách điện được bó chặt với nhau,
thường với một dây dẫn trung tính trần. Chúng có thể cải thiện sự an toàn và sự phụ thuộc của lưới điện.
Tiêu chuẩn
1. Dây nhôm B-230, 1350-H19 cho mục đích điện.
2. Dây dẫn bằng nhôm B-231, đặt lệch tâm.
3. Dây dẫn bằng nhôm B-232, Dây đồng trục đặt, Thép cường lực (ACSR).
4. Dây dẫn hợp kim nhôm B-399 Concentric-Lay_Stranded 6201-T81.
5. Dây lõi thép mạ kẽm B498 cho dây dẫn bằng nhôm, cốt thép (ACSR).
Các ứng dụng:
Cung cấp dịch vụ trên không 120 volt cho dịch vụ tạm thời tại các công trường xây dựng, ngoài trời hoặc chiếu sáng đường phố.
Đối với dịch vụ ở 600 volt hoặc thấp hơn ở nhiệt độ dây dẫn tối đa 75.
Lịch trình cụ thể kỹ thuật
Dây dẫn pha | |||||||||
Diện tích mặt cắt danh nghĩa | mm² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Số lượng lõi | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Số lượng dây tối thiểu | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1,4 | 1,4 | 1.6 | 1.6 | 1.8 | 2.0 |
Đường kính lõi cách điện | mm | 8,5 | 9,5 | 11.2 | 13,0 | 15.1 | 16.6 | 18,4 | 20,6 |
Tối đa Điện trở DC ở 20oC | ohm / km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
Đánh giá hiện tại vẫn còn gió, xung quanh | Một | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
nhiệt độ = 30oC | |||||||||
Nhiệt độ dây dẫn = 75oC | |||||||||
Nhạc trưởng | |||||||||
Diện tích mặt cắt danh nghĩa | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1,4 | 1,4 | 1,4 | 1.6 | 1.6 |
Đường kính lõi cách điện | mm | 8,5 | 8,5 | 9,5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Tối đa Điện trở DC ở 20oC | ohm / km | 1.312 | 1.312 | 0,943 | 0,693 | 0.469 | 0.469 | 0,349 | 0,273 |
Tải trọng phá vỡ tính toán | kN | 6,4 | 6,4 | 8,9 | 12.1 | 18,0 | 18,0 | 24.2 | 30.8 |
Dây dẫn chiếu sáng đường phố | |||||||||
Diện tích mặt cắt danh nghĩa | mm² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1,4 | 1,4 | 1,4 | 1.6 | 1.6 |
Đường kính lõi cách điện | mm | 8,5 | 8,5 | 9,5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Tối đa Điện trở DC ở 20oC | ohm / km | 1.312 | 1.312 | 0,943 | 0,693 | 0.469 | 0.469 | 0,349 | 0,273 |
Cáp hoàn thành | |||||||||
Xấp xỉ đường kính tổng thể | mm | 23.2 | 25,6 | 30,0 | 34,9 | 40,6 | 44.1 | 49,2 | 54,9 |
Xấp xỉ trọng lượng của cáp | kg / km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
Chiều dài đóng gói | m / trống | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
