Cáp như một loại cáp trên không loại mới được sử dụng để truyền tải điện năng trên không, được sử dụng rộng rãi trong việc xây dựng lại lưới điện điện đô thị và khu vực rừng. Nó cải thiện sự an toàn và sự phụ thuộc của lưới điện.
Đặc điểm kỹ thuật :
Dây nhôm sợi đồng tâm làm dây dẫn pha; AAAC (tất cả các dây dẫn hợp kim nhôm) hoặc ACSR (lõi thép được gia cố bằng thép) làm lõi truyền tin (Trung tính); Dây dẫn pha được cách điện bằng XLPE hoặc HDPE hoặc PVC.
Tiêu chuẩn :
IEC60502, NF C33-209, GB 12527-90
Điện áp định mức: 0,6 / 1kV
Các tiêu chuẩn sản xuất tương đối: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Chúng tôi cũng có thể sản xuất cáp ABC theo yêu cầu đặc biệt của khách hàng.

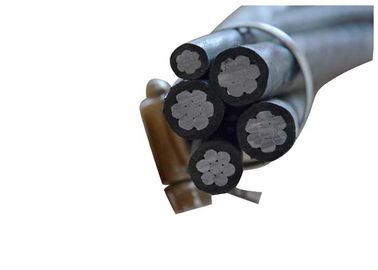

Cấu trúc cơ bản như sau:
3 lõi gồm dây dẫn nhôm tiêu chuẩn, cách điện với lớp cách điện XLPE
+ Một dây dẫn bằng nhôm chiếu sáng với lớp cách điện XLPE (tùy chọn)
+ Một dây dẫn hợp kim Al messenger (trần hoặc phủ)
Các dây dẫn messenger cũng có thể là dây thép mạ kẽm.
Mục đích của dây messenger là
A) Nó hoạt động như dây mang tải.
B) Nó hoạt động như dây dẫn đất hoặc trung tính.
Được sử dụng ở các lồng từ 600V pha-pha trở xuống và ở nhiệt độ dây dẫn không vượt quá 75 ° C đối với dây dẫn cách điện bằng polyetylen hoặc 90 ° C đối với dây dẫn cách điện bằng polyetylen (XLPE).
Nó đáp ứng hoặc vượt quá các thông số kỹ thuật sau:
1. Dây nhôm, 1350-H19 cho mục đích điện.
2. Dây dẫn bằng nhôm, đặt lệch tâm.
3. Dây dẫn nhôm, cốt thép đồng tâm, cốt thép, tráng thép (ACSR).
4. Dây dẫn 6201-T81 đồng tâm.
5. Dây dẫn bằng nhôm tròn bị nén sử dụng dây đầu vào đơn.
Nó đáp ứng hoặc vượt quá tất cả các yêu cầu áp dụng của ANSI / ICEA S-76-474
Thông số kỹ thuật
Điện áp định mức | kV | 0,6 / 1 |
Kiểm tra điện áp | Veff kV | 4 |
Nhiệt độ đặt | ° C | tối thiểu -20 |
Nhiệt độ hoạt động | ° C | -30 ~ +80 |
Nhiệt độ dây dẫn | ° C | tối đa +80 |
Nhiệt độ ngắn mạch | ° C / s | tối đa +130 / 5 |
Bán kính uốn (tối thiểu) | Cáp 18 × ø |
