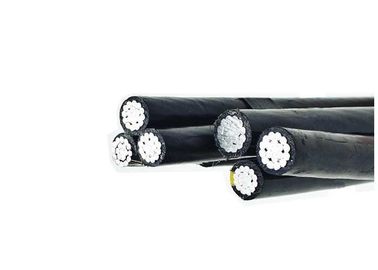

Cáp ABC; Cáp thả dịch vụ
Cấu trúc cơ bản như sau:
3 lõi điện gồm dây dẫn nhôm tiêu chuẩn, cách điện với
Cách nhiệt XLPE
+ Một dây dẫn bằng nhôm chiếu sáng với lớp cách điện XLPE (tùy chọn)
+ Một dây dẫn hợp kim Al messenger (trần hoặc phủ)
Các dây dẫn messenger cũng có thể là dây thép mạ kẽm.
Mục đích của dây messenger là
A) Nó hoạt động như dây mang tải.
B) Nó hoạt động như dây dẫn đất hoặc trung tính.
Được sử dụng ở các lồng từ 600V pha-pha trở xuống và ở nhiệt độ dây dẫn không vượt quá 75oC đối với dây dẫn cách điện bằng polyetylen hoặc 90oC đối với dây dẫn cách điện bằng polyetylen (XLPE).
Nó đáp ứng hoặc vượt quá các thông số kỹ thuật sau:
1. Dây nhôm, 1350-H19 cho mục đích điện.
2. Dây dẫn bằng nhôm, đặt lệch tâm.
3. Dây dẫn bằng nhôm, cốt thép đặt lệch tâm, cốt thép tráng (ACSR)
4. Dây dẫn 6201-T81 đồng tâm
5. Dây dẫn bằng nhôm tròn bị nén sử dụng dây đầu vào đơn.
Nó đáp ứng hoặc vượt quá tất cả các yêu cầu áp dụng của ANSI / ICEA S-76-474
Đặc điểm đặc biệt khác: thiết kế và sản xuất theo yêu cầu của khách hàng
| Mục | Sự miêu tả | Dây dẫn pha | Xấp xỉ Nhìn chung Đường kính và trọng lượng | ||
| KHÔNG. Thương hiệu & Đường kính | XLPE Độ dày | Đường kính (mm) | Cân nặng (kg / km) | ||
| 1 | 1x10mm 2 | 7 / 1.35 | 1 | 6,15 | 44 |
| 2 | 1x16mm 2 | 7/1 | 1.2 | 7.62 | 68 |
| 3 | 1x25mm 2 | 7/2 | 1.2 | 8,72 | 96 |
| 4 | 1x35mm 2 | 7 / 2.59 | 1,4 | 10,14 | 134 |
| 5 | 1x50mm 2 | 7 / 3.10 | 1,4 | 11,24 | 180 |
| 6 | 1x70mm 2 | 19/2 | 1,4 | 12,94 | 242 |
| 7 | 1x95mm 2 | 19 / 2.59 | 1,4 | 14,54 | 318 |
| số 8 | 1x120mm 2 | 19/1997 | 1.6 | 16,36 | 403 |
| 9 | 1x150mm 2 | 37 / 2.33 | 1.8 | 18,38 | 504 |
| 10 | 1x185mm 2 | 37 / 2.59 | 2 | 20,4 | 622 |
| 11 | 1x240mm 2 | 37 / 2,97 | 2.2 | 23,22 | 802 |
| 12 | 1x300mm 2 | 37 / 3,36 | 2.4 | 25,64 | 996 |
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
