Các ứng dụng
Được sử dụng để cung cấp nguồn 3 pha, thường là từ máy biến áp gắn trên cột, đến đầu dịch vụ của người dùng nơi kết nối với cáp vào dịch vụ được thực hiện. Được sử dụng ở điện áp từ 600 volt trở xuống pha với pha và ở nhiệt độ dây dẫn không vượt quá 75 ° C đối với dây dẫn cách điện bằng polyetylen hoặc 90 ° C đối với dây dẫn cách điện bằng polyetylen (XLP).

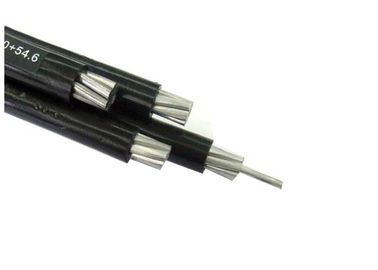

Xây dựng
Các dây dẫn được đúc đồng tâm, được nén bằng nhôm 1350-H19. Cách điện bằng polyetylen hoặc XLP liên kết ngang. Sứ giả trung tính là hợp kim 6201 mắc kẹt. Một dây dẫn được sản xuất với một sườn núi đùn để nhận dạng pha.
Tiêu chuẩn
Dây nhôm B-230, 1350-H19 cho mục đích điện.
Dây dẫn bằng nhôm B-231, Con lệch tâm.
Dây dẫn bằng nhôm B-232, Thép đồng tâm, Bị mắc kẹt, Thép được gia cố (ACSR).
B-399 Dây dẫn hợp kim nhôm đồng tâm, 6201-T81.
B498 Dây lõi thép mạ kẽm cho dây dẫn bằng nhôm, cốt thép (ACSR).
Cáp thả dịch vụ Quadruplex đáp ứng hoặc vượt quá tất cả các yêu cầu áp dụng của ANSI / ICEA S-76-474.
Ghi chú :
Kích thước được chỉ định là: ACSR tương đương đường kính 6/1 và AAC có điện trở suất tương đương trên ASTMB-399 cho 6201. Nhiệt độ dẫn 90 ° C đối với XLR 75 ° C đối với Poly; nhiệt độ môi trường xung quanh 40 ° C; độ phát xạ 0,9; 2ft./sec/wind trong nắng. Để xác định mức khuếch đại hiện tại theo kích thước dây dẫn, vui lòng tham khảo Bộ luật điện quốc gia, phiên bản mới nhất
Số lượng lõi và mặt cắt ngang | Hình dạng của dây dẫn | Đường kính dây dẫn | Độ dày cách nhiệt danh nghĩa | Đường kính trên cách nhiệt | Vỏ dày danh nghĩa | Đường kính ngoài (xấp xỉ) | Bán kính uốn (tối thiểu) | Trọng lượng xấp xỉ.) |
(khoảng) | (khoảng) | |||||||
mm2 | mm | mm | mm | mm | mm | mm | kg / km | |
1x35 / 16 | RM | 7.2 | 3,4 | 15.3 | 2,5 | 24 | 360 | 904 |
1x50 / 16 | RM | 8.2 | 3,4 | 16.3 | 2,5 | 26 | 390 | 1039 |
1x70/16 | RM | 9,8 | 3,4 | 17,9 | 2,5 | 27 | 405 | 1271 |
1x95 / 16 | RM | 11.3 | 3,4 | 19,4 | 2,5 | 29 | 435 | 1530 |
1x120 / 16 | RM | 12.8 | 3,4 | 20,9 | 2,5 | 30 | 450 | 1809 |
1x150 / 25 | RM | 14.2 | 3,4 | 22.3 | 2,5 | 32 | 480 | 2158 |
1x185 / 25 | RM | 15.8 | 3,4 | 23,9 | 2,5 | 33 | 495 | 2524 |
1x240 / 25 | RM | 18.3 | 3,4 | 26.4 | 2,5 | 36 | 540 | 3117 |
1x300 / 25 | RM | 20,7 | 3,4 | 28.8 | 2,5 | 38 | 570 | 3786 |
1x400 / 35 | RM | 23.3 | 3,4 | 31,4 | 2,5 | 41 | 615 | 4750 |
1x500 / 35 | RM | 26,5 | 3,4 | 34,6 | 2,5 | 44 | 660 | 5786 |
