| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HOLD-ONE |
| Chứng nhận | NF C 33-209 NFA 2X |
Mô tả

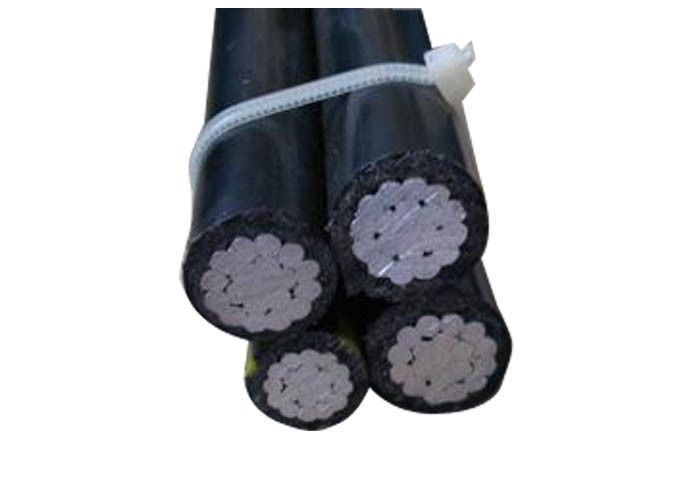

3 dây dẫn pha + 1 dây dẫn tin nhắn + 1 dây dẫn ánh sáng đường phố
Các dây cáp liên kết trên không được thiết kế cho các đường dây phân phối trên không có một sứ giả trung tính cách nhiệt làm bằng AAAC, mà dây dẫn pha nhôm cách nhiệt được cuộn theo đường xoắn ốc.Cáp được đánh giá là 0.6/1(1.2) kV và phù hợp với IEC60502.
Xây dựng
a) Giai đoạn - Đường dẫn giai đoạn phải được làm bằng đường dẫn nhôm điều kiện H68 và có sợi tròn nén.
b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded...
Các chất dẫn trung tính pha phải được ép với polyethylene (PE) làm cách nhiệt.
Danh mục thông tin kỹ thuật
| Máy dẫn pha | |||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lượng lõi | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Chiều kính của lõi cách nhiệt | mm | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Điện tích định số tại gió tĩnh, môi trường xung quanh | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ=30°C | |||||||||
| Nhiệt độ dẫn = 75°C | |||||||||
| Máy dẫn tin nhắn | |||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Chiều kính của lõi cách nhiệt | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Trọng lượng phá vỡ được tính toán | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Máy dẫn đèn đường | |||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Chiều kính của lõi cách nhiệt | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Cáp hoàn thành | |||||||||
| Chiều kính tổng thể | mm | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Trọng lượng của cáp | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Chiều dài đóng gói | m/bàn | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
