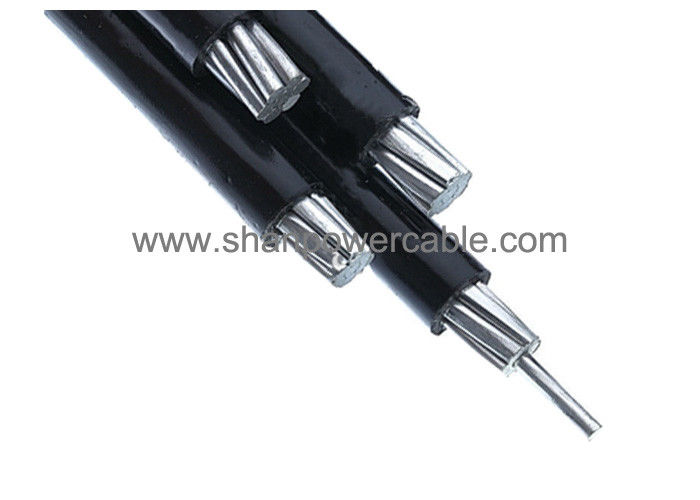

Đường dây ABC trên không 3 lõi cho điện ngầm / làng mạc
Tên sản phẩm Cáp liên kết trên không với dây dẫn nhôm
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
CE, CCC, KEMA/
0.6/1kV, phù hợp để chôn dưới lòng đất
Xây dựng
Hướng dẫn: Tròn tròn đơn giảnnhômdây dẫn, phù hợp với IEC 60228 lớp 2
Khép kín: PVC
Lưu ý:Màu cách điện theo tiêu chuẩn hoặc theo yêu cầu
Ứng dụng
Cáp ABC đặc biệt được sử dụng ở các khu vực mà chi phí của mạng ngầm là đắt tiền và cũng cho điện hóa các khu vực nông thôn như làng mạc.
Tiêu chuẩn
Quốc tế:NFC33-209, TS HD 604 S1
Trung Quốc: GB/T 12706.1-2008
Các tiêu chuẩn khác như:BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định số:0.6/1kV
Tối đa.Nhiệt độ dẫn.: bình thường (90°C), mạch ngắn không quá 5 s (250°Ckhi diện tích cắt giảm dưới 300mm2,)
Giấy chứng nhận
CE, RoHS, CCC, KEMA và nhiều hơn nữatìm kiếm
Danh mục thông tin kỹ thuật
| Máy dẫn pha | |||||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lượng lõi | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Chiều kính của lõi cách nhiệt | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Điện tích định số tại gió tĩnh, môi trường xung quanh | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ=30°C | |||||||||||
| Nhiệt độ dẫn = 75°C | |||||||||||
| Máy dẫn tin nhắn | |||||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Chiều kính của lõi cách nhiệt | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Trọng lượng phá vỡ được tính toán | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Cáp hoàn thành | |||||||||||
| Chiều kính tổng thể | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Trọng lượng của cáp | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Chiều dài đóng gói | m/bàn | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
