Dây dẫn trên không 10KV ACSR trên không Cáp bọc thép lõi nhôm XLPE cách điện

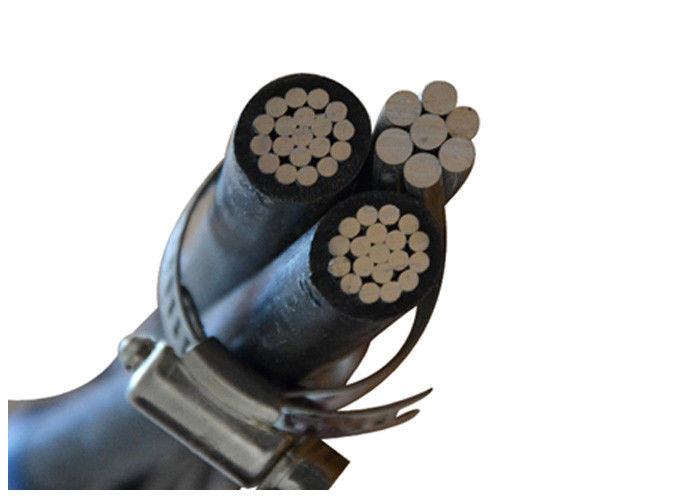

CÁP BỘ TRÊN TRÊN 0,6/1KV (CÁP ABC)
AAC TỰ CHỦ

Ứng dụng
Cung cấp dịch vụ trên không 120 volt cho dịch vụ tạm thời tại các công trường xây dựng, chiếu sáng ngoài trời hoặc đường phố. Để sử dụng ở điện áp 1000 volt hoặc thấp hơn ở nhiệt độ dây dẫn tối đa 75°C.
Sự thi công
Tất cả các dây dẫn bằng nhôm, chất cách điện bằng polyetylen hoặc polyetylen liên kết ngang, sợi đồng tâm AAC, ACSR hoặc sứ trung tính hợp kim 6201.

Phạm vi tiêu chuẩn và ứng dụng:

Sản phẩm này được sản xuất theo tiêu chuẩn IEC60502/BS 2627. Các sản phẩm cáp điện cách điện trên không lõi Cu hoặc lõi Al XLPE hoặc HDPE có thể được sử dụng trong các trường có điện áp xoay chiều U(Um) là 0,6/1kV.


Sử dụng tính năng:

1) Nhiệt độ làm việc lâu dài tối đa của dây dẫn cáp (cáp có kết cấu đỡ):
a) Cách điện XLPE: 90°C
b) Cách nhiệt HDPE 75°C

2) Khi đoản mạch (thời gian kéo dài tối đa không quá 5 giây), Nhiệt độ tối đa của cáp:

a) Cách điện XLPE: 250°C

b) Cách nhiệt HDPE 150°C
3) Khi đẻ nhiệt độ không được thấp hơn -20oC;
4) Bán kính uốn cho phép không được nhỏ hơn đường kính của hình trụ đã được sử dụng để thử uốn.

5) Cáp lắp đặt trên không;

6) Nhiệt độ môi trường xung quanh: 40oC

7) Cường độ bức xạ mặt trời: 1000w/m2
