| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HOLD-ONE |
| Chứng nhận | IEC 60502 |

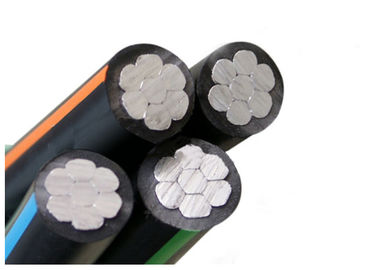

Cáp đi kèm trên không tùy chỉnh ngoài trời Bảo vệ môi trường
Sự miêu tả
Các loại cáp bó trên không được thiết kế cho các đường dây phân phối trên không có một dây dẫn trung tính cách điện được làm bằng AAAC, dây dẫn pha nhôm cách điện được quấn xoắn ốc trên nó. Cáp có định mức 0,6/1(1,2)kV và phù hợp với tiêu chuẩn IEC60502.
Sự thi công
a) Pha - Dây pha phải là dây dẫn bằng nhôm có điều kiện H68 và bện tròn được nén chặt.
b) Dây trung tính hoặc dây dẫn - Dây trung tính hoặc dây dẫn phải là dây dẫn bằng hợp kim nhôm và bện tròn được nén chặt.
Các dây dẫn pha, trung tính phải được ép đùn bằng polyetylen (PE) làm vật liệu cách điện.
Bảng thông số kỹ thuật
| Dây dẫn pha | |||||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lượng lõi | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Đường kính lõi cách điện | mm | 6,8 | 6,8 | 8,5 | 9,5 | 11.2 | 13.0 | 15.1 | 16,6 | 18,4 | 20.6 |
| Tối đa. Điện trở DC ở 20oC | ồ/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Đánh giá hiện tại ở gió tĩnh, môi trường xung quanh | MỘT | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ = 30oC | |||||||||||
| Nhiệt độ dây dẫn = 75oC | |||||||||||
| Người dẫn đường đưa tin | |||||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Đường kính lõi cách điện | mm | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11.2 | 13.1 | 13.1 | 15.1 | 16,6 |
| Tối đa. Điện trở DC ở 20oC | ồ/km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Tải trọng phá hủy tính toán | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12.1 | 18.0 | 18.0 | 24.2 | 30,8 |
| Cáp hoàn thiện | |||||||||||
| Xấp xỉ. đường kính tổng thể | mm | 15.3 | 19.0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Xấp xỉ. trọng lượng của cáp | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Chiều dài đóng gói | m/trống | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Chúng tôi có khả năng đáp ứng các tiến độ giao hàng khắt khe nhất theo từng đơn hàng. Đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc cung cấp cáp đều có thể góp phần gây ra sự chậm trễ chung của dự án và tăng chi phí.
Cáp được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Dấu yêu cầu phải được in bằng vật liệu chịu được thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
