| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HOLD-ONE |
| Chứng nhận | IEC 60502 |

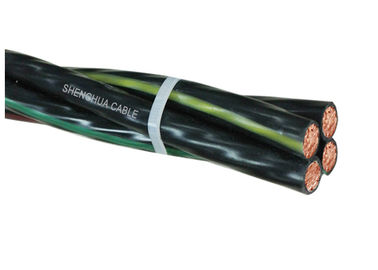

Cáp cách nhiệt Xlpe trên không, cáp điện trên không với 1 dây dẫn thông điệp
Mô tả
3 dây dẫn pha + 1 dây dẫn Messenger
Các dây cáp liên kết trên không được thiết kế cho các đường dây phân phối trên không có một sứ giả trung tính cách nhiệt làm bằng AAAC, mà dây dẫn pha nhôm cách nhiệt được cuộn theo đường xoắn ốc.Cáp được đánh giá là 0.6/1(1.2) kV và phù hợp với IEC60502.
Xây dựng
a) Giai đoạn - Đường dẫn giai đoạn phải là đường dẫn nhôm điều kiện H68 và có sợi tròn nén.
b) Trực quan trung lập hoặc thông điệp - Trực quan trung lập hoặc thông điệp phải được làm bằng dây dẫn hợp kim nhôm và có sợi tròn nén.
2. Khép kín:
Các chất dẫn trung tính pha phải được ép với polyethylene (PE) làm cách nhiệt.
Danh mục thông tin kỹ thuật
| Máy dẫn pha | |||||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lượng lõi | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Chiều kính của lõi cách nhiệt | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Điện tích định số tại gió tĩnh, môi trường xung quanh | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ=30°C | |||||||||||
| Nhiệt độ dẫn = 75°C | |||||||||||
| Máy dẫn tin nhắn | |||||||||||
| Vùng cắt ngang danh nghĩa | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Chiều kính của lõi cách nhiệt | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. DC kháng tại 20 °C | Ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Trọng lượng phá vỡ được tính toán | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Cáp hoàn thành | |||||||||||
| Chiều kính tổng thể | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Trọng lượng của cáp | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Chiều dài đóng gói | m/bàn | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc tuân thủ thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí quá mức của dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
