| MOQ: | 0,5km |
| giá bán: | 0.19-10.99USD/m |
| standard packaging: | Trống gỗ / Trống thép |
| Delivery period: | 15 ngày trở lên |
| payment method: | Thư tín dụng, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 1000km mỗi tháng |
Sự miêu tả

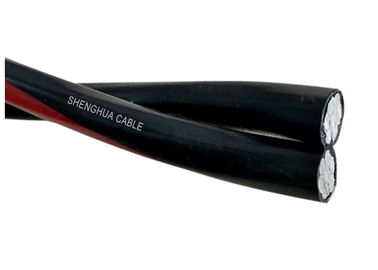

Các cáp nối trên không được thiết kế cho các đường phân phối trên cao có một sứ giả trung tính cách điện được làm bằng AAAC, mà dây dẫn pha nhôm cách điện được xoắn một cách tự động trên nó. Cáp được đánh giá ở mức 0,6 / 1 (1,2) kV và phù hợp với tiêu chuẩn IEC60502.
Xây dựng
a) Pha - Dây dẫn pha phải là dây dẫn nhôm điều kiện H68 và dây tròn được nén chặt.
b) Trung tính hoặc sứ giả - Dây dẫn trung tính hoặc sứ giả phải bằng dây dẫn hợp kim nhôm và được nén tròn.
Các dây dẫn, pha trung tính phải được ép đùn bằng polyetylen (PE) làm vật liệu cách nhiệt.
Lịch trình cụ thể kỹ thuật
| Dây dẫn pha | |||||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Số lượng lõi | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1 | 1 | 1.2 | 1.2 | 1,4 | 1,4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Đường kính lõi cách điện | mm | 6,8 | 6,8 | 8,5 | 9,5 | 11.2 | 13,0 | 15.1 | 16.6 | 18,4 | 20,6 |
| Tối đa Điện trở DC ở 20oC | ohm / km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Đánh giá hiện tại vẫn còn gió, xung quanh | Một | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| nhiệt độ = 30oC | |||||||||||
| Nhiệt độ dây dẫn = 75oC | |||||||||||
| Nhạc trưởng | |||||||||||
| Diện tích mặt cắt danh nghĩa | mm² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Số lượng dây tối thiểu | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Độ dày cách nhiệt danh nghĩa | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1,4 | 1,4 | 1,4 | 1.6 | 1.6 |
| Đường kính lõi cách điện | mm | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Tối đa Điện trở DC ở 20oC | ohm / km | 1.312 | 1.312 | 1.312 | 1.312 | 0,943 | 0,693 | 0.469 | 0.469 | 0,349 | 0,273 |
| Tải trọng phá vỡ tính toán | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12.1 | 18,0 | 18,0 | 24.2 | 30.8 |
| Cáp hoàn thành | |||||||||||
| Xấp xỉ đường kính tổng thể | mm | 15.3 | 19,0 | 23.2 | 25,6 | 30,0 | 34,9 | 40,6 | 44.1 | 49,2 | 54,9 |
| Xấp xỉ trọng lượng của cáp | kg / km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Chiều dài đóng gói | m / trống | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. Tiêu chuẩn ASTM, BS, NFC, IEC, DIN
2. Độ bền kéo mạnh (AAAC) tốt hơn thép;
3. Điện áp định mức: 0,6 / 1KV hoặc 10 kV
4. Được sử dụng cho đường dây truyền tải điện trên không;
GB12527-91, IEC502, BS7870-5
Các tiêu chuẩn công nghệ khác như BS, DIN và ICEA theo yêu cầu.
|
|
