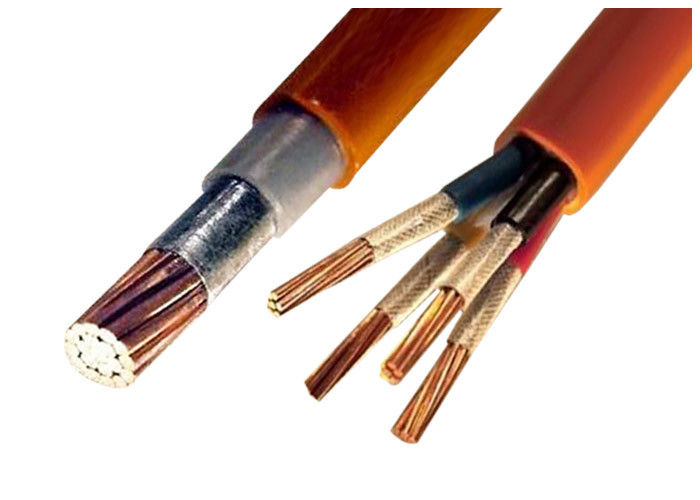

0.6 / 1kV CU / XLPE LOZH Fire Resistant Cable Indoor / Outdoor Electrical Cable

Al/Cu Conductor XLPE cách nhiệt thép mỏng / dày giáp PE cáp điện vỏ.
Tiêu chuẩn điều hành: Nó được sản xuất theo tiêu chuẩn GB / T12706-2002 ((Tương tự như IEC60502).

Ứng dụng:

Nó được sử dụng để truyền và phân phối điện trong hệ thống truyền và phân phối điện 35kV hoặc thấp hơn. Nó thường được áp dụng cho các lĩnh vực bao gồm điện, xây dựng, khai thác mỏ, luyện kim,ngành hóa dầu và truyền thông thay thế hoàn toàn cáp điện cách điện bằng giấy chìm dầu và thay thế một phần cáp điện cách điện bằng PVC.

Sử dụng các tính năng:

1. Năng lượng: Uo / U: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8.7/10kV, 8.7/15kV, 6/6kV, 6/10kV.
2Số lượng lõi: đơn lõi, ba lõi.
3Nhiệt độ hoạt động cao nhất cho phép của dây dẫn cho hoạt động lâu dài là 90oC. Trong mạch ngắn (Max. Long term không quá 5 giây).Nhiệt độ cao nhất cho dây dẫn không quá 250.
4. DC Kháng của dây dẫn tuân thủ các quy định của GB / T3956-1997.
5Nhiệt độ môi trường không nên thấp hơn 0 khi đặt.
6. Cáp được đặt mà không có giới hạn giảm ngang. Min. bán kính uốn cong của cáp ba lõi không nên nhỏ hơn 12 lần đường kính bên ngoài của cáp.
7. Kiểm tra điện áp tần số làm việc:

Đối với cáp có Uo từ 3,6kV trở xuống: 2,5Uo + 2kV/5min mà không bị đâm.
Đối với cáp với Uo 3,6kV ~ 18kV: 3,5Uo / 5min mà không bị đâm.
Đối với cáp với Uo 21kV và 26kV: 2,5Uo/30min không đâm.

8- Thử nghiệm xả một phần: Khối lượng xả không nên nhiều hơn 10pC dưới 1,73Uo cho cáp.

Dòng này bao gồm:

lõi đồng (đê), XLPE cách nhiệt và dây cáp điện bao bọc.
Lõi đồng (đê), cách nhiệt XLPE, cáp điện PE.
lõi đồng (đê), cách nhiệt XLPE, băng thép giáp dây cáp điện PVC.
Chốt đồng (đồ ốm), cách nhiệt XLPE, thép băng giáp, dây cáp điện PE.
Chốt đồng (đồ kim), cách nhiệt XLPE, giáp dây thép, cáp điện PVC.
lõi đồng (đê), cách nhiệt XLPE, giáp dây thép, cáp điện PE

Điện áp định số: 0,6/1kV,

Số lượng lõi: 1 đến 6.

Tiêu chuẩn sản xuất tương đối: IEC60505, BS, DIN.

Bao bì: trống gỗ, trống gỗ thép.

Cáp điện

- Người điều khiển:
Đồng rắn hoặc đồng rải


- Phủ cách nhiệt:

Polyethylene liên kết chéo ((XLPE hoặc PVC)

- Định dạng mạch:
Độ cách nhiệt phải màu đỏ, đen

- Đồ chứa:
Polypropylen lament với băng dán

- Lớp bên trong:
Polyvinyl clorua (màu đen)

- Áo giáp:
Sợi thép kẽm

-Bộ phủ lõi:
Dây dán

- Bề ngoài:
Polyvinyl clorua (màu đen)

- Ứng dụng:
Để sử dụng trong ống dẫn, khay và chôn trực tiếp trong đất.

- Tiêu chuẩn / Kiểm tra đặc tả:
IEC 60502-1.
