Điện áp định mức: 0,6 / 1KV
Phạm vi của danh nghĩa tiết diện: 1 lõi: 1,5 mm2 ~ 300 mm2 Đa lõi: 0,75 mm2 ~ 35 mm2
Ứng dụng:
Những dây cáp này được lắp đặt để cung cấp năng lượng cho việc xây dựng các dịch vụ thiết yếu bao gồm báo cháy,
hệ thống kiểm soát phun nước, hệ thống chiếu sáng khẩn cấp và sơ tán và kiểm soát khói,
chẳng hạn như các tòa nhà cao tầng và căn hộ, sân bay, trung tâm mua sắm, rạp chiếu phim và đường hầm đường sắt và đường sắt
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Trung Quốc: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Thông số kỹ thuật
Điện áp định mức: 0,6-KV
Tối đa Nhiệt độ dây dẫn . : bình thường ( 9 0 ° C ), ngắn mạch không quá 5 giây ( nhiệt độ cao nhất của dây dẫn không quá 25 0 ° C )
Tối thiểu Một mbient T emp . : Cáp phải được làm nóng trước nếu nhiệt độ môi trường dưới 0 ° C
Tối thiểu Uốn cong bán kính: cáp lõi đơn 20 ( d + D) ± 5%
Cáp đa lõi 15 ( d + D) ± 5%

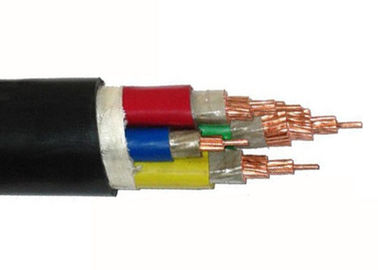

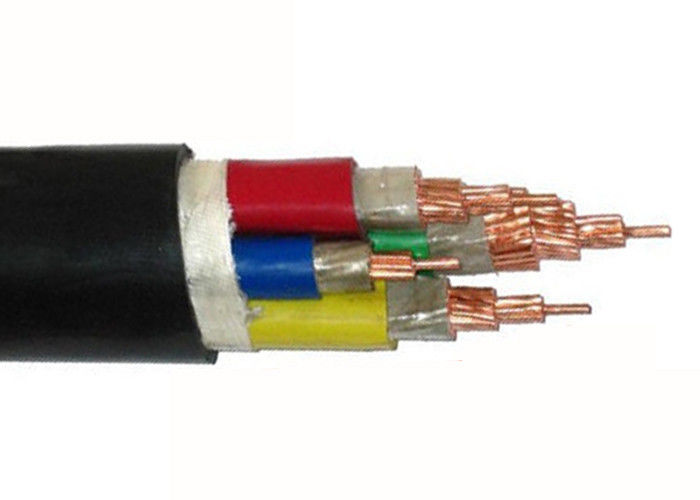

Công trình
Nhạc trưởng: Lớp 1/2 Dây đồng bị ủ, cứng hoặc mắc kẹt, với vết thương băng mica
Cách điện: Hợp chất XLPE hoặc LSZH
Vỏ bọc: hợp chất LSZH
Màu lõi: đỏ, đen, xanh dương, trắng đối với lõi hoạt động, xanh lá cây / vàng đối với lõi đất, cam hoặc đỏ hoặc đen đối với vỏ bọc
Tối đa Nhiệt độ hoạt động: 100 mét mỗi cuộn hoặc trống gỗ hoặc theo yêu cầu
Năng lực sản xuất: 20 km / ngày
Moq: 5000 mét cho kích thước nhỏ, 1000 mét cho kích thước lớn
Giấy chứng nhận
CE, RoHS, CCC, Kema và nhiều người khác theo yêu cầu
| Nôm na. Mặt cắt ngang của dây dẫn | Độ dày cách nhiệt | Vỏ bọc | Xấp xỉ | Xấp xỉ | Tối đa Điện trở một chiều của dây dẫn (20 ° C) | Kiểm tra điện áp | Đánh giá hiện tại | |
| mm2 | mm | Độ dày | OD | Cân nặng | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 phút | Trong không khí (A) | Trong đất (A) | |||
| 1 × 1,5 | 0,7 | 1.8 | 7,7 | 81 | 12.1 | 3,5 | 22 | 33 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3,5 | 20 | 27 |
| 4 × 2,5 | 0,7 | 1.8 | 15.4 | 295 | 7,41 | 3,5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3,5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 1,4 | 2,5 | 58.3 | 6655 | 0,125 | 3,5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 2,5 + 1 × 1,5 | 0,7 | 1.8 | 16,5 | 313 | 7,41 | 26 | 35 | |
| 4 × 4 + 1 × 2,5 | 0,7 | 1.8 | 17,7 | 424 | 4,61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0,7 | 1.8 | 22.1 | 760 | 1,83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0,7 | 1.8 | 25.1 | 1071 | 1,15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0,9 | 1.9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1,4 | 2.7 | 55,8 | 7431 | 0,125 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
