| MOQ: | 1000m |
| giá bán: | USD0.03-5.0 |
| standard packaging: | 100m / cuộn hoặc tùy chỉnh |
| Delivery period: | Theo lịch trình |
| Supply Capacity: | 10KM mỗi tuần |
Tiêu chuẩn :
IEC 60502,60331 IEC 6022 7 , IEC 60331, IEC 601034, IEC60754 GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
CE, CCC, Kema

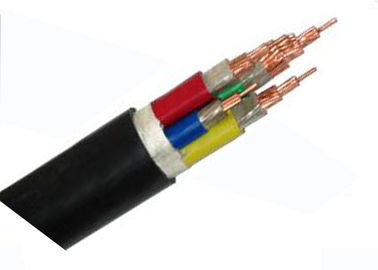

Công trình
Dây dẫn: Dây dẫn bằng đồng không có dây C , phù hợp với tiêu chuẩn IEC 60228 loại 2
Cách điện: XLPE / A
Lớp phủ bên trong: LSOH
Vỏ bọc: LSOH , đen
Các ứng dụng
Được sử dụng cho nhà cao tầng, Bệnh viện, Nhà hát, Nhà máy điện, Đường hầm tàu điện ngầm hoặc Công nghiệp hóa dầu hoặc nơi đặc biệt khác cần thiết cho khói thấp, cáp halogen sạch và an toàn.
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 6022 7 IEC 60331, IEC 601034
Trung Quốc: GB / T 12706 -91 GB306.1-2001, GB / T18380.3-2001
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Giấy chứng nhận
CE, RoHS, CCC, Kema và nhiều người khác theo yêu cầu
| Nôm na. Mặt cắt ngang của dây dẫn | Độ dày cách nhiệt | Vỏ bọc | Xấp xỉ | Xấp xỉ | Tối đa Điện trở một chiều của dây dẫn (20 ° C) | Kiểm tra điện áp | Đánh giá hiện tại | |
| mm2 | mm | Độ dày | OD | Cân nặng | Ω / km | AC | ||
| mm | mm | kg / km | kV / 5 phút | Trong không khí (A) | Trong đất (A) | |||
| 1 × 1,5 | 0,7 | 1.8 | 7,7 | 81 | 12.1 | 3,5 | 22 | 33 |
| 4 × 1,5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3,5 | 20 | 27 |
| 4 × 2,5 | 0,7 | 1.8 | 15.4 | 295 | 7,41 | 3,5 | 26 | 35 |
| 4 × 4 | 0,7 | 1.8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3,5 | 43 | 57 |
| 4 × 10 | 0,7 | 1.8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 0,7 | 1.8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 0,9 | 1.8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 1 | 1.9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 1.1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 1.2 | 2.3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 1,4 | 2,5 | 58.3 | 6655 | 0,125 | 3,5 | 325 | 345 |
| 4 × 185 | 1.6 | 2.7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 2,5 + 1 × 1,5 | 0,7 | 1.8 | 16,5 | 313 | 7,41 | 26 | 35 | |
| 4 × 4 + 1 × 2,5 | 0,7 | 1.8 | 17,7 | 424 | 4,61 | 34 | 45 | |
| 4 × 6 + 1 × 4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4 × 10 + 1 × 6 | 0,7 | 1.8 | 22.1 | 760 | 1,83 | 60 | 77 | |
| 4 × 16 + 1 × 10 | 0,7 | 1.8 | 25.1 | 1071 | 1,15 | 83 | 105 | |
| 4 × 25 + 1 × 16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4 × 35 + 1 × 16 | 0,9 | 1.9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4 × 50 + 1 × 25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4 × 70 + 1 × 35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4 × 95 + 1 × 50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4 × 120 + 1 × 70 | 1.2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4 × 150 + 1 × 70 | 1,4 | 2.7 | 55,8 | 7431 | 0,125 | 325 | 345 | |
| 4 × 185 + 1 × 95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4 × 240 + 1 × 120 | 1.7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
Đặc điểm hoạt động
1, Nhiệt độ hoạt động dài hạn cho phép của dây dẫn 70 ° C
2, Nhiệt độ làm việc cao nhất của cáp trong trường hợp ngắn mạch (thời gian kéo dài nhất không quá 5s): Dây dẫn cáp ≤300mm2 ≤160 ° C, dây dẫn ≥300 mm2≤ 140 ° C.
3, Nhiệt độ đặt phải trên 0oC, bán kính uốn cho phép của cáp: đối với cáp không có lõi đơn, không được nhỏ hơn 20 lần đường kính ngoài của nó; đối với cáp không có lõi đa lõi, không được nhỏ hơn 15 lần đường kính ngoài của nó
4, Với đặc tính chống cháy, ZA, ZB, ZC, ZD là 4 loại
5, Sản phẩm có thể áp dụng cho các đường truyền và phân phối AC 50 Hz với điện áp định mức 0,6 / 1KV
Chúng tôi là một nhà sản xuất trong hồ sơ này trong nhiều năm, chúng tôi có thể cung cấp cho khách hàng cáp của chúng tôi với chất lượng tốt và giá cả.
Chúng tôi chân thành chào đón khách hàng trong và ngoài nước để đàm phán và hợp tác với chúng tôi !!!
|
|
