BS 6724 Copper Conductor Multi Core Low Smoke Zero Halogen Cable SWA BASEC 0.6/1kV LSZH Cable

BS 6724 Dây dẫn đồng đa lõi SWA LSZH BASEC 0,6/1kV

Ứng dụng

Cáp SHAN là nhà cung cấp cáp halogen không khói (LSZH) thấp hàng đầu cung cấp cáp LSZH và dây LSZH tùy chỉnh và có sẵn. Cáp LSZH thường được sử dụng ở những nơi có yêu cầu cao về an toàn, cùng với hiệu suất và độ tin cậy. Chúng thường được chỉ định để sử dụng trong các không gian công cộng khép kín, đông dân cư, nơi khả năng chống cháy, tạo khói thấp và giảm lượng khí thải độc hại/ăn mòn trong quá trình đốt cháy là rất quan trọng.

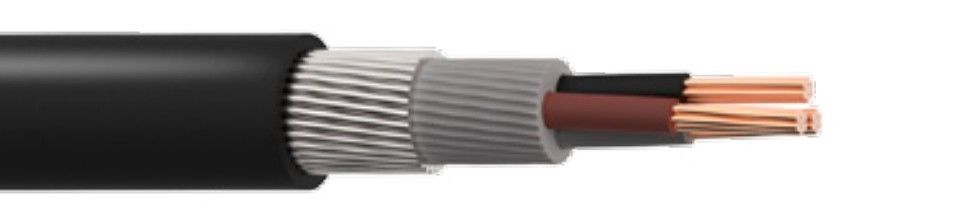

Cáp LSZH đa lõi có giáp dây thép (SWA). Cáp điều khiển nguồn và phụ trợ để sử dụng trong mạng điện, các ứng dụng ngầm, ngoài trời và trong nhà và để sử dụng trong ống dẫn cáp. Để lắp đặt ở nơi có hỏa hoạn, khói thải và khói độc tạo ra mối đe dọa tiềm tàng đối với tính mạng và thiết bị.

Sự thi công

Dây dẫn Dây dẫn bằng đồng bện loại 2 theo BS EN 60228 (trước đây là BS 6360) Cách điện XLPE (Cross-Linked Polyethylene) Loại GP8 theo BS 7655 Bộ đồ giường LSZH (Low Smoke Zero Halogen) Loại LTS1 theo BS 7655 Armor SWA (Steel Wire Armor) Vỏ bọc LSZH (Low Smoke Zero Halogen) Loại LTS1 theo BS 7655

Tiêu chuẩn:

BS 6724, BS EN/IEC 60502-1, BS EN/IEC 60754-1 và 2 BS EN 50267-2-1 và 2, BS EN/IEC 61034-1, BS EN/IEC 60332-1-2, BS EN/IEC 60332-3-24.

Chứng chỉ

ISO, CE, KEMA, IEC, CCC, P3C và nhiều thứ khác theo yêu cầu

Ý nghĩa viết tắt:

LSZH Ít khói, không halogen LSF Ít khói, khói LS0H Ít khói, không halogen LSHF Khói thấp, không halogen LSNH Khói thấp, không halogen NHFR Không halogen, chống cháy HFFR Không halogen, chống cháy FRNC Chất chống cháy, không ăn mòn LS Thấp, khói hạn chế ST Kiểm tra khói (khói hạn chế) FRLS Chống cháy, ít khói RE Giảm phát thải LC Độ ăn mòn thấp LH Halogen thấp

Các tính năng chính không chứa halogen ít khói:

• Vật liệu LSZH có đặc tính ít khói và giảm độc tính

• Dây dẫn đồng đóng hộp chống ăn mòn

• Dây dẫn bị mắc kẹt để lắp đặt linh hoạt

• Cấu hình đa dây và nhiều cặp

• Phiên bản không được che chắn cho đường kính nhỏ nhất

• Các cặp được bảo vệ bằng giấy bạc, tổng thể hoặc riêng lẻ, để bảo vệ EMI và cải thiện tính toàn vẹn tín hiệu

• Cách điện dây dẫn được mã hóa màu để dễ nhận biết

• Diện tích mặt cắt danh nghĩa mm2	Xấp xỉ. đường kính tổng thể mm	Xấp xỉ. Dia. Dưới Giáp mm	Đường kính danh nghĩa của dây bọc thép mm	Xấp xỉ. trọng lượng cáp kg/km	Điện trở dây dẫn tối đa @ 20°C Ohms/km	Định mức ngắn mạch dây dẫn (1 giây) kA	AC ba pha cắt trực tiếp	Ba lá AC ba pha chạm vào Ampe không khí tự do	Giảm điện áp AC ba pha mV/A/m
  1,5	12	8	0,9	280	12.1	0,20	23	25	27
  2,5	13	9	0,9	350	7,41	0,35	31	33	16
  4	15	10	0,9	450	4,61	0,57	42	44	10
  6	16	11	0,9	550	3.08	0,86	53	56	6,8
  10	18	13	1,25	800	1,83	1.4	73	78	4
  16	21	15	1,25	1110	1,15	2.2	94	99	2,5
  25	26	19	1.6	1700	0,727	3.6	124	131	1,65
  35	28	22	1.6	2100	0,524	5.0	154	162	1,15
  50*	30	23	1.6	2400	0,387	7.1	187	197	0,87
  70*	34	26	1.6	3100	0,268	10,0	238	251	0,6
  95*	36	29	2	4100	0,193	13.6	289	304	0,45
  120*	40	32	2	5000	0,153	17.2	335	353	0,37
  150*	45	36	2,5	6300	0,124	21.4	386	406	0,3
  185*	49	40	2,5	7600	0,00991	26,5	441	463	0,26
  240*	54	44	2,5	9600	0,0754	34,3	520	546	0,21
  300*	59	49	2,5	11600	0,0601	42,9	599	628	0,185
  400*	65	55	2,5	14400	0,047	57,2	673	728	0,165

•

Đóng gói và vận chuyển

Chúng tôi có khả năng đáp ứng các tiến độ giao hàng khắt khe nhất theo từng đơn hàng. Đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc cung cấp cáp đều có thể góp phần gây ra sự chậm trễ chung của dự án và tăng chi phí.
Cáp được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Dấu yêu cầu phải được in bằng vật liệu chịu được thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
