| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | KEMA/CE/TUV/ISO/CE |

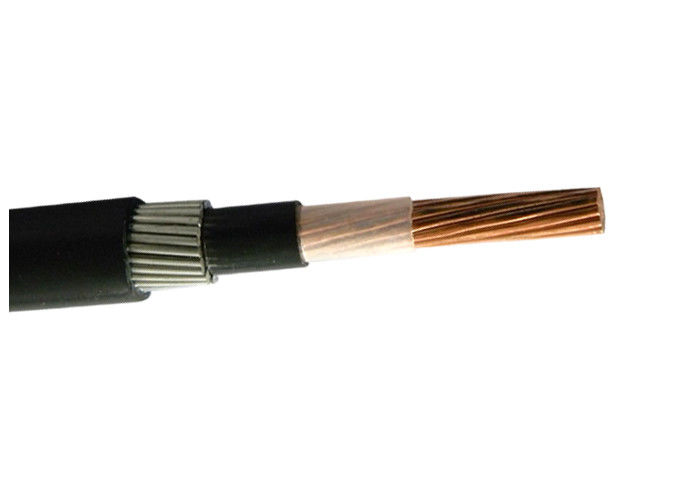

Cáp điện bọc thép SWA hạ thế ngầm 0.6/1kV
Cấu tạo
Cáp điện bọc thép Cu/XLPE/STA/PVC
| Cấp điện áp | 0.6/1kV |
| Dây dẫn | Một lõi: Đồng (Cu) (Cấp 2), Nhôm (Al) (Cấp 1) |
| Cách điện | Polyethylene liên kết ngang (XLPE) |
| Lớp độn | Polyvinyl Chloride (PVC) |
| Bọc thép | AWA |
| Vỏ bọc | PVC |
Ứng dụng
Dùng cho đường dây truyền tải và phân phối điện với điện áp định mức 0.6/1kV.
| Cáp một lõi | Cáp 2 lõi | Cáp 3 lõi | Cáp 4 lõi | Cáp 5 lõi |
|---|---|---|---|---|
| 1 x 1.5mm2 | 2 x 1.5mm2 | 3 x 1.5mm2 | 4 x 1.5mm2 | 5 x 1.5mm2 |
| 1 x 2.5mm2 | 2 x 2.5mm2 | 3 x 2.5mm2 | 4 x 2.5mm2 | 5 x 2.5mm2 |
| 1 x 4mm2 | 2 x 4mm2 | 3 x 4mm2 | 4 x 4mm2 | 5 x 4mm2 |
| 1 x 6mm2 | 2 x 6mm2 | 3 x 6mm2 | 4 x 6mm2 | 5 x 6mm2 |
| 1 x 10mm2 | 2 x 10mm2 | 3 x 10mm2 | 4 x 10mm2 | 5 x 10mm2 |
| 1 x 16mm2 | 2 x 16mm2 | 3 x 16mm2 | 4 x 16mm2 | 5 x 16mm2 |
| 1 x 25mm2 | 2 x 25mm2 | 3 x 25mm2 | 4 x 25mm2 | 5 x 25mm2 |
| 1 x 35mm2 | 2 x 35mm2 | 3 x 35mm2 | 4 x 35mm2 | 5 x 35mm2 |
| 1 x 50mm2 | 2 x 50mm2 | 3 x 50mm2 | 4 x 50mm2 | 5 x 50mm2 |
| 1 x 70mm2 | 2 x 70mm2 | 3 x 70mm2 | 4 x 70mm2 | |
| 1 x 95mm2 | 2 x 95mm2 | 3 x 95mm2 | 4 x 95mm2 | |
| 1 x 120mm2 | 2 x 120mm2 | 3 x 120mm2 | 4 x 120mm2 | |
| 1 x 150mm2 | 2 x 150mm2 | 3 x 150mm2 | 4 x 150mm2 | |
| 2 x 185mm2 | 3 x 185mm2 | 4 x 185mm2 | ||
| 3 x 240mm2 | 4 x 240mm2 | |||
| 3 x 300mm2 | 4 x 300mm2 |
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB/T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dải cáp cách điện XLPE bọc thép cứng (SWA) và nhôm (AWA) được sản xuất theo IEC 60502 và được thiết kế để sử dụng trong các ứng dụng có nguy cơ chịu ứng suất cơ học và cần bảo vệ chống hư hại cơ học. Cáp thường được sử dụng để cung cấp điện lưới và cho cáp điều khiển phụ trợ trong nhiều môi trường khác nhau bao gồm mạng lưới điện trên không, ngoài trời, trong nhà, hệ thống ngầm và trong ống cáp. Lớp bọc thép SWA có nghĩa là đây là cáp chôn trực tiếp - phù hợp để lắp đặt trực tiếp vào đất thoát nước tốt vì chúng được bảo vệ khỏi hư hại nếu bị va chạm ngẫu nhiên. Các loại cáp này phù hợp để sử dụng gắn trực tiếp lên bề mặt, trên máng cáp, trong giỏ hoặc trong không khí.
Dải cáp điện áp thấp bọc thép này thường được gọi là cáp điện lưới, cáp điện lưới bọc thép, cáp bọc thép có ruột và không có ruột. Cáp một lõi được bọc thép bằng dây nhôm (AWA) để ngăn dòng điện cảm ứng trong lớp bọc thép. Cáp 3 lõi, cáp 4 lõi và các phiên bản đa lõi khác được bọc thép bằng dây thép mạ kẽm (SWA) và có sẵn với nhiều loại lõi và kích cỡ dây dẫn. Dải cáp cách điện XLPE này có sẵn với vỏ ngoài bằng PVC chống tia UV hoặc có đặc tính vỏ LSZH (khói thấp, không halogen) cho các ứng dụng mà khói và khí độc phát ra có thể tạo ra mối đe dọa nghiêm trọng cho tính mạng và thiết bị nhạy cảm trong trường hợp hỏa hoạn.
