| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |

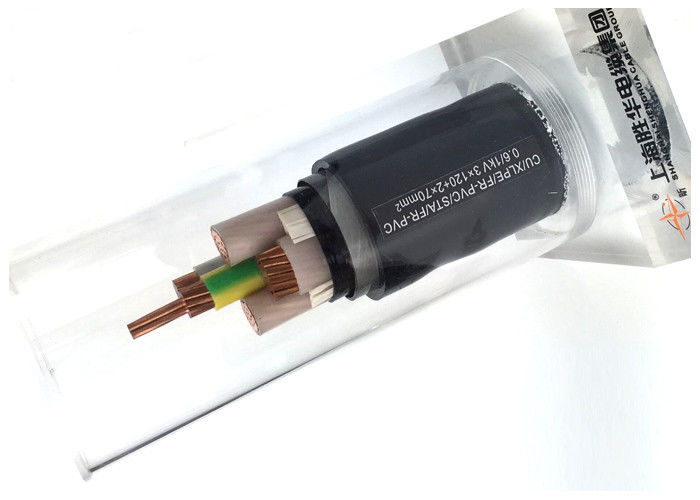

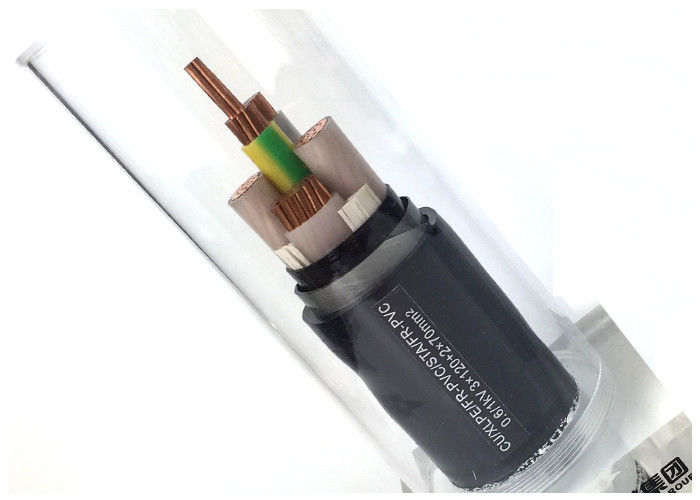

Xây dựng
Hướng dẫn: Hướng dẫn đồng rắn hoặc rải rác, Cl.1 hoặc Cl.2 theo IEC 60228
Độ cách nhiệt: XLPE ((cross-linked polyethylene) với 90 OC
Lớp phủ bên trong: PVC
Thiết bị giáp: băng thép
Vỏ: PVC loại ST2 đến IEC 60502, màu đen
Ứng dụng:
Nó được sử dụng để truyền và phân phối năng lượng trên đường dây điện của dòng điện AC định lượng Volage 0.6/1KV hoặc ít hơn
Sử dụng Condition:
1Nhiệt độ tối đa dài hạn không quá 70°C, nhiệt độ của dây dẫn cáp không quá 160°C°c trong mạch ngắn, thời gian kéo dài nhất không quá 5 giây.
2Nhiệt độ môi trường để lắp đặt không thấp hơn 0°c.
3. Phân tích uốn cong cho phép để lắp đặt xem bảng sau.
| Điểm | Cáp đơn lõi | Cáp ba lõi | Cáp mềm | |||
| Không bọc thép | Bọc giáp | Không bọc thép | Bọc giáp | Không bọc thép | ||
| Tối thiểu.Phân bán kính uốn cong để lắp đặt | 20D | 15D | 15D | 12D | 10D | |
Min.Phân bán kính uốn cong của kết nối gần | 15D | 12D | 12D | 10D | 8D | |
Lưu ý:D là đường kính bên ngoài của cáp
Mô hình và thông số kỹ thuật.
| Loại | Bị bỏ rơi | Điện áp định số | Số lượng hạt nhân | Phần danh nghĩa ((mm2) | Ứng dụng |
| YJV YJLV | Conductor Cu hoặc Al,XLPE cách nhiệt.Cáp điện phủ PVC | 0.6/1KV | 1,2,3,4 | 1.5 đến 400 | Để đặt trong nhà và ngoài trời. Cáp điện cách điện LV XLPE được sử dụng trong hệ thống truyền và phân phối ở điện áp định số U ((Um) ≤10KV.Đường cáp điện cách nhiệt HV XLPE đề cập đến cáp truyền điện giữa 10KV-35KV, nó thường được áp dụng cho đường chính truyền tải điện. có thể chịu được một số lực kéo trong quá trình lắp đặt, nhưng không phải là lực cơ học bên ngoài. |
| 3+1 | 3 × 4 + 1 × 2,5 đến 3 × 400 + 1 × 185 | ||||
| 6/6kV | 1,3 | 25 đến 500 | |||
| 8.7/10kV 8.7/15kV 12/20kV | 1 | 25 đến 500 | |||
| 3 | 25 đến 300 | ||||
| 21/35kv | 1 | 50 đến 500 | |||
| YJV22 YJLV22 | Conductor Cu hoặc Al,XLPE băng thép cách nhiệt PVC bọc thép cáp điện | 0.6/1KV | 3 | 1.5 đến 400 | Thích hợp để chôn trong đất, có thể chịu được lực cơ học bên ngoài nhưng lực kéo lớn. |
| 4 | 4 đến 240 | ||||
| 6/6kV 8.7/10kV 8.7/15kV 12/20kV | 3 | 25 đến 300 | |||
| 21/35kv | 3 | 50 đến 240 |
Tài sản kỹ thuật:
1Nhiệt độ làm việc thời gian dài là 75°C, chịu kết nối ngắn (trong vòng 5 giây), nhiệt độ của lõi không thể cao hơn 160°C
2Nhiệt độ môi trường không nên thấp hơn -10°C
3Nhiệt độ đặt không nên thấp hơn 0 °C
4, Phân tích uốn cong của một lõi không có giáp không được vượt quá 20D,phân tích uốn cong của một lõi với giáp không được vượt quá 15D,phân tích uốn cong của ba lõi với giáp không được vượt quá 12D
Lưu ý:
1Chỉ một phần của dây cáp được liệt kê trong bảng.
2Các cáp có thể được cung cấp với một phạm vi chế độ đơn hoặc đa chế độ.
3. Cáp được thiết kế đặc biệt cấu trúc có sẵn theo yêu cầu.
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc tuân thủ thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí quá mức của dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
Dịch vụ
* Chúng tôi là một trong những nhà sản xuất lớn nhất của dây điện và cáp điện ở Trung Quốc và có hơn 20 năm sản xuất và kinh nghiệm tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước cáp và vật liệu được tùy chỉnh. Logo và thiết kế của riêng bạn được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu thông tin thêm về sản phẩm và chúng tôi sẽ cung cấp cho bạn phản hồi trong 12 giờ.
