| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HOLD-ONE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |
Sản phẩm này có thể áp dụng cho đường dây truyền tải và phân phối điện với điện áp định mức AC (U0 / U) của hệ thống 3.6 / 6kV-26 / 36kV. Nó được định tuyến trong không khí (khung cầu cáp, giá đỡ tường trong nhà và khay) và đất ( chôn trực tiếp, rãnh cáp, ống ect.) tương ứng theo sự khác biệt của cấu trúc lớp bảo vệ.

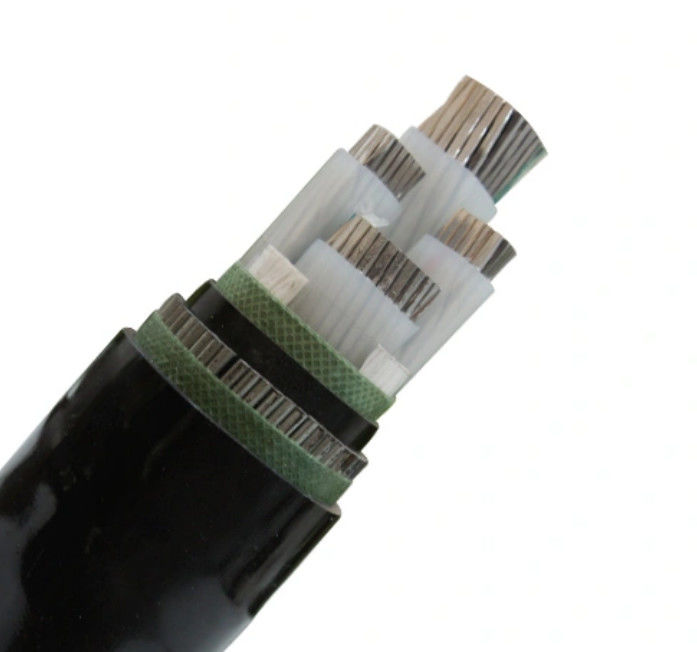

Xây dựng
1 ..... Đồng trần bị mắc kẹt
2 ..... lớp bên trong của vật liệu bán dẫn
3 ..... cách điện lõi của polyetylen liên kết ngang
4 ..... lớp ngoài của vật liệu bán dẫn
5 ..... băng bán dẫn
6 ..... màn hình của dây đồng
7 ..... Chất độn dải, Sợi hoặc Giấy
8 ..... Băng keo không dệt hoặc chất chống cháy
9 ..... Lớp phủ PVC bên trong
10 .... Dây thép không gỉ bọc thép
11 .... Vỏ bọc tổng thể: polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
| Cáp điện MV (11kv 15kv 33kv) | ||
| Mô hình và Mô tả Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
| Lõi Cu | ||
| YJV, N2XSY; Cáp nguồn bọc PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc PVC | ||
| YJV32, YJV42, dây thép bọc thép, cáp điện bọc PVC | ||
| Lõi Al | ||
| YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJLV22; băng thép bọc thép, cáp điện bọc PVC | ||
| YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc PVC | ||
Ứng dụng
Được sử dụng trong các trạm biến áp, khối chuyển mạch, trong các nhà máy điện và nhà máy công nghiệp. Cáp điện trung thế cho ứng dụng tĩnh trong mặt đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu áp lực cơ học và căng thẳng nặng hơn.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc : GB / T 12706.2-2008
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Thông số kỹ thuật:
| Kiểm tra điện áp | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | trong chuyển động | -20 ° C đến + 90 ° C | |
| đã sửa | -20 ° C đến + 90 ° C | ||
| Nhiệt độ hoạt động | ngắn mạch | ° C | 250 |
| Thời gian ngắn mạch | tối đa | [giây] | 5 |
| Bán kính uốn | tối thiểu | đường kính x | 15 |
| Tính dễ cháy | Tiêu chuẩn | EN 50265-2-1 |
ĐÓNG HÀNG VÀ GỬI HÀNG
Tất cả cáp để xuất khẩu được đóng gói tốt và được bảo vệ bởi trống gỗ hoặc trống gỗ và thép. Các vật liệu đóng gói phụ thuộc vào trọng lượng và kích thước của cáp. Sau khi trống cáp được đóng gói tốt gửi đến Cảng biển, chúng được nạp vào container 20 FT hoặc container 40 FT. Tất cả trống cáp được cố định chắc chắn bằng dây an toàn để đảm bảo, không có chuyển động trong quá trình vận chuyển hàng hóa bằng đường biển. Kích thước của container được chọn theo trọng lượng của tổng số hàng hóa được tải hoặc theo yêu cầu của khách hàng.
