| MOQ: | 500 mét |
| giá bán: | US$ 0.35-120 / Meter |
| standard packaging: | Trống gỗ hoặc thép |
| Delivery period: | 7-14 ngày |
| payment method: | T/T, THƯ TÍN DỤNG |
| Supply Capacity: | 15.000 KM / tháng |
Sản phẩm này có thể áp dụng cho đường dây truyền tải và phân phối điện với điện áp định mức AC (U0 / U) của hệ thống 3.6 / 6kV-26 / 36kV. Nó được định tuyến trong không khí (khung cầu cáp, giá đỡ tường trong nhà và khay) và đất ( chôn trực tiếp, rãnh cáp, ống ect.) tương ứng theo sự khác biệt của cấu trúc lớp bảo vệ.
Được sử dụng cho đường dây truyền tải và phân phối điện với điện áp định mức ở mức 35kV trở xuống.
Cáp điện cao thế và trung bình cho ứng dụng tĩnh trong mặt đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu áp lực cơ học và căng thẳng nặng hơn.
Xây dựng

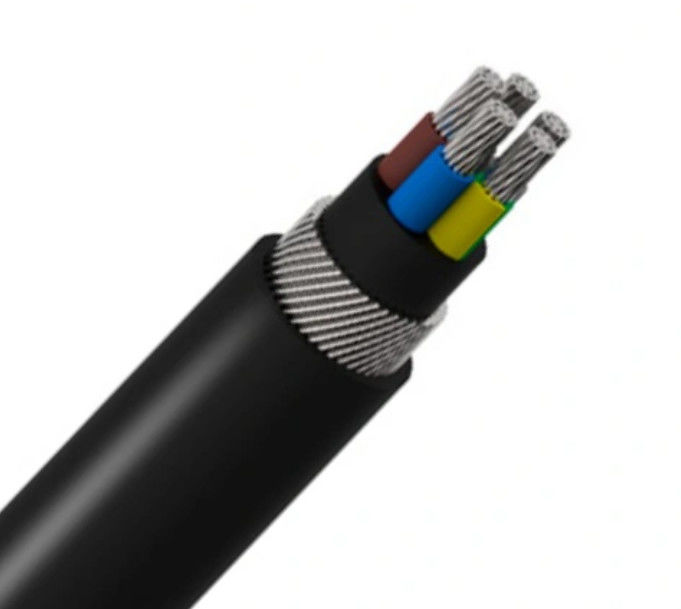

Cáp điện bọc thép AL / XLPE / SWA / PVC
- Lõi nhôm tròn bị mắc kẹt theo tiêu chuẩn IEC 60228
- Lớp bán dẫn bên trong
- Lõi cách điện XLPE
- Mã màu theo HD 308 S2
- Lớp bán dẫn ngoài
- Băng bán dẫn
- Màn hình băng đồng
- Phụ
- Vỏ bọc PVC bên trong
- Áo giáp dây thép mạ kẽm (SWA)
- Vỏ bọc PVC bên ngoài (đỏ hoặc đen)
| Cáp điện MV (11kv 15kv 33kv) | ||
| Mô hình và Mô tả Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
| Lõi Cu | ||
| YJV, N2XSY; Cáp nguồn bọc PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc PVC | ||
| YJV32, YJV42, dây thép bọc thép, cáp điện bọc PVC | ||
| Lõi Al | ||
| YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJLV22; băng thép bọc thép, cáp điện bọc PVC | ||
| YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc PVC | ||
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB / T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Thông số kỹ thuật:
Nhiệt độ dây dẫn tối đa: trong điều kiện bình thường (90 O C), khẩn cấp (130 O C) hoặc ngắn mạch không quá 5 giây (250oC).
Tối thiểu Nhiệt độ xung quanh. 0 O C, sau khi cài đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu Uốn cong bán kính: 15 x cáp OD cho lõi đơn
Cáp 12 x OD cho đa lõi
| Kiểm tra điện áp | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | trong chuyển động | -5 ° C đến + 70 ° C | |
| đã sửa | -20 ° C đến + 70 ° C | ||
| Nhiệt độ hoạt động | ngắn mạch | ° C | 250 |
| Thời gian ngắn mạch | tối đa | [giây] | 5 |
| Bán kính uốn | tối thiểu | đường kính x | 15 |
| Tính dễ cháy | Tiêu chuẩn | EN 6032-1-2 |
Chứng chỉ
ISO, CE, Kema , IEC, RoHS, CCC, P3C và nhiều thứ khác theo yêu cầu
Câu hỏi thường gặp
1. Vận chuyển: Bằng đường biển hoặc đường hàng không do trọng lượng nặng. Các mẫu sẽ được gửi bởi DHL, FedEx. Vân vân
2. Thanh toán: Chúng tôi chấp nhận T / T, L / C, chỉ cần chọn những gì bạn thích
3. Thời gian giao hàng : Thường là 7 ~ 10 ngày làm việc sau khi nhận tiền gửi. Theo số lượng.
4. Moq: Nói chung, moq của chúng tôi là 1000meters. mẫu dưới 20 centimet có thể được cung cấp miễn phí.
|
|
