Cấu trúc:

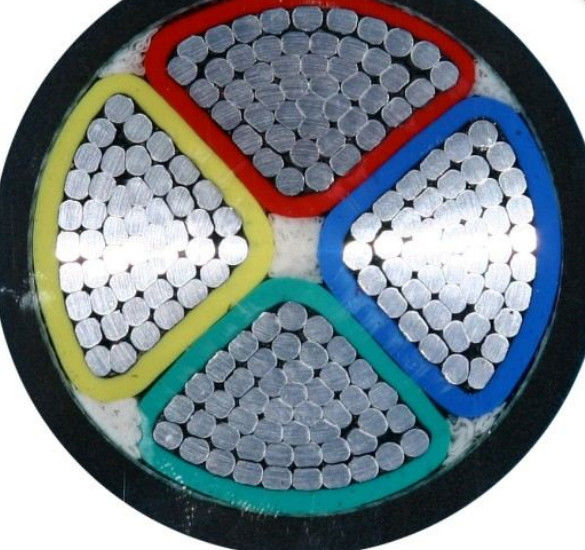

Dây dẫn nhôm trần bị mắc kẹt, Lớp bên trong của vật liệu bán dẫn, Lớp cách điện lõi của polyetylen liên kết ngang, Lớp ngoài của vật liệu bán dẫn, Màn hình của băng đồng, Dải chất độn, Sợi hoặc Giấy, Băng keo không dệt , PVC ép đùn vỏ bọc bên trong, áo giáp băng thép mạ kẽm, vỏ bọc tổng thể polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
Các ứng dụng:
Được sử dụng trong các trạm biến áp, khối chuyển mạch, trong các nhà máy điện và nhà máy công nghiệp.
Cáp điện trung thế cho ứng dụng tĩnh trong mặt đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu áp lực cơ học và căng thẳng nặng hơn.
Do hệ số tổn thất điện môi rất thấp, không đổi trong toàn bộ thời gian hoạt động và do đặc tính cách nhiệt tuyệt vời của vật liệu XLPE, được ghép chắc chắn theo chiều dọc với màn hình bên trong và bên ngoài của vật liệu bán dẫn (đùn trong một quy trình), cáp có độ tin cậy hoạt động cao.
Tiêu chuẩn:
Quốc tế: IEC 60502, IEC 60228, (Chỉ dành cho tiêu chuẩn ZR-YJV 32 , ZR-YJV 72 )
Trung Quốc: GB / T 12706, (GB / T 18380-3 chỉ dành cho ZR-YJV 32 , ZR-YJV 72 )
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Cáp điện MV (11kv 15kv 33kv) | ||
Mô hình và Mô tả Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) |
cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Lõi Cu | ||
YJV, N2XSY; Cáp nguồn bọc PVC | ||
YJV22; băng thép bọc thép, cáp điện bọc PVC | ||
YJV32, YJV42, dây thép bọc thép, cáp điện bọc PVC | ||
Lõi Al | ||
YJLV, NA2XSY; Cáp điện bọc PVC | ||
YJLV22; băng thép bọc thép, cáp điện bọc PVC | ||
YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc PVC |
Thông số kỹ thuật:
Nhiệt độ dây dẫn tối đa: trong điều kiện bình thường (90 O C), khẩn cấp (130 O C) hoặc ngắn mạch không quá 5 giây (250oC).
Tối thiểu Nhiệt độ xung quanh. 0 O C, sau khi cài đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu Uốn cong bán kính: 15 x cáp OD cho lõi đơn
Cáp 12 x OD cho đa lõi
Kiểm tra điện áp | 6/10 kV | [kV] | 21/5 phút. |
12/20 kV | [kV] | 42/5 phút. | |
18/30 kV | [kV] | 63/5 phút. | |
Phạm vi nhiệt độ | trong chuyển động | -5 ° C đến + 70 ° C | |
đã sửa | -20 ° C đến + 70 ° C | ||
Nhiệt độ hoạt động | ngắn mạch | ° C | 250 |
Thời gian ngắn mạch | tối đa | [giây] | 5 |
Bán kính uốn | tối thiểu | đường kính x | 15 |
Tính dễ cháy | Tiêu chuẩn | EN 6032-1-2 |
Chứng chỉ
ISO, CE, Kema , IEC, RoHS, CCC, P3C và nhiều thứ khác theo yêu cầu
