Sản phẩm này có thể áp dụng cho đường dây truyền tải và phân phối điện với điện áp định mức AC (U0 / U) của hệ thống 3.6 / 6kV-26 / 36kV. Nó được định tuyến trong không khí (khung cầu cáp, giá đỡ tường trong nhà và khay) và đất ( chôn trực tiếp, rãnh cáp, ống ect.) tương ứng theo sự khác biệt của cấu trúc lớp bảo vệ.
Ứng dụng
Được đặt trực tiếp trong mặt đất, nước, ngoài trời, trong nhà và trong các ống dẫn cáp, ví dụ như trong các nhà máy công nghiệp và tổng đài.

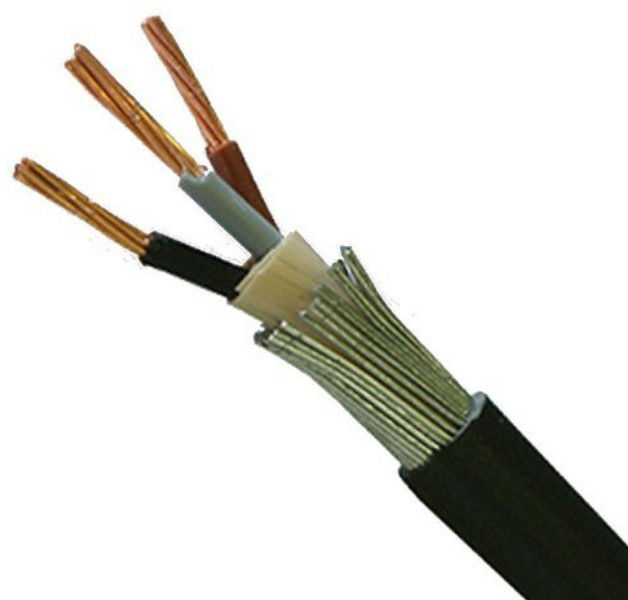

Xây dựng
1 ..... sợi đồng trần
2 ..... lớp bên trong của vật liệu bán dẫn
3 ..... cách điện lõi của polyetylen liên kết ngang
4 ..... lớp ngoài của vật liệu bán dẫn
5 ..... băng bán dẫn
6 ..... màn hình của dây đồng
7 ..... Chất độn dải, Sợi hoặc Giấy
8 ..... Băng keo không dệt hoặc chất chống cháy
9 ..... Lớp phủ PVC bên trong
10 .... Băng thép mạ kẽm bọc thép
11 .... Vỏ bọc tổng thể: polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
Cáp điện MV (11kv 15kv 33kv) | ||
Mô hình và Mô tả Uo / U (Um) = 3.6 / 6 (7.2), 6/6 (7.2), 6/10 (12), 8.7 / 10 (12), 8.7 / 15 (17.5), 12/20 (24 ), 18/30 (36), 21/35 (40,5), 26/35 (40,5) kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) |
cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm |
Lõi Cu | ||
YJV, N2XSY; Cáp nguồn bọc PVC | ||
YJV22; băng thép bọc thép, cáp điện bọc PVC | ||
YJV32, YJV42, dây thép bọc thép, cáp điện bọc PVC | ||
Lõi Al | ||
YJLV, NA2XSY; Cáp điện bọc PVC | ||
YJLV22; băng thép bọc thép, cáp điện bọc PVC | ||
YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc PVC |
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB / T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Thông số kỹ thuật
Nhiệt độ dây dẫn tối đa: trong điều kiện bình thường (90 O C), khẩn cấp (130 O C) hoặc ngắn mạch không quá 5 giây (250oC).
Tối thiểu Nhiệt độ xung quanh. 0 O C, sau khi cài đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu Uốn cong bán kính: 15 x cáp OD cho lõi đơn
Cáp 12 x OD cho đa lõi
Kiểm tra điện áp | 6/10 kV | [kV] | 21/5 phút. |
12/20 kV | [kV] | 42/5 phút. | |
18/30 kV | [kV] | 63/5 phút. | |
Phạm vi nhiệt độ | trong chuyển động | -5 ° C đến + 70 ° C | |
đã sửa | -20 ° C đến + 70 ° C | ||
Nhiệt độ hoạt động | ngắn mạch | ° C | 250 |
Thời gian ngắn mạch | tối đa | [giây] | 5 |
Bán kính uốn | tối thiểu | đường kính x | 15 |
Tính dễ cháy | Tiêu chuẩn | EN 6032-1-2 |
Chứng chỉ
ISO, CE, Kema , IEC, RoHS, CCC, P3C và nhiều thứ khác theo yêu cầu
Tư vấn đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng: IEC / BS / UL / GB
Số lượng lõi
Kích thước dây dẫn $ Xây dựng
Loại vật liệu cách nhiệt
Thiết giáp hoặc không có vũ khí. Nếu áo giáp, loại áo giáp & vật liệu
Yêu cầu của vỏ bọc
Chiều dài của cáp & yêu cầu đóng gói
Yêu cầu khác
