| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Ứng dụng
Dùng cho đường dây truyền tải và phân phối điện có điện áp định mức từ 35kV trở xuống.
So với Cáp điện cách điện PVC, cáp điện xlpe không chỉ có các đặc tính về điện, cơ chế, khả năng chịu nhiệt và lão hóa tuyệt vời, chịu được áp lực môi trường và chống ăn mòn hóa học mà còn có cấu trúc đơn giản, trọng lượng nhẹ, không bị hạn chế khi đặt rơi và cho phép nhiệt độ cao để làm việc lâu dài.

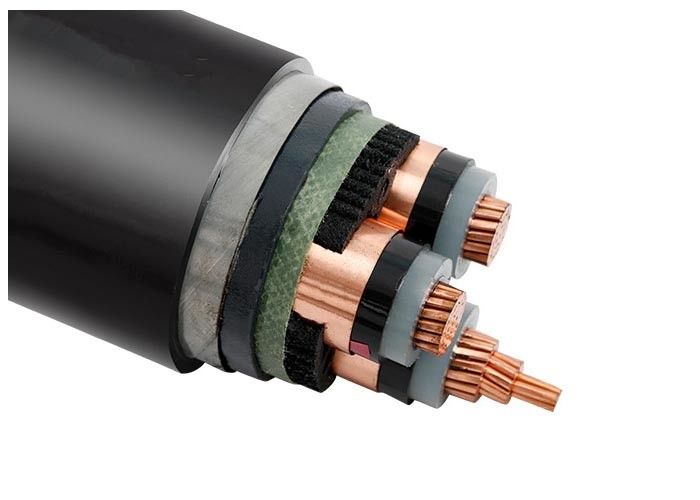

Sự thi công
| dây dẫn | Dây dẫn đồng dạng sợi nhỏ gọn, loại 2 theo tiêu chuẩn IEC 60228 |
| Dây dẫn đồng rắn tròn, loại 1 theo tiêu chuẩn IEC 60228 | |
| Dây dẫn bằng đồng bị mắc kẹt linh hoạt, loại 5 theo tiêu chuẩn IEC 60228 | |
| Màn hình dây dẫn | Chất bán dẫn |
| cách nhiệt | XLPE(Polyethylene liên kết ngang) |
| Màn cách nhiệt | Chất bán dẫn |
| Lá chắn kim loại | Màn chắn băng đồng hoặc dây đồng & tấm chắn băng đồng |
| chất làm đầy | Dải chất độn |
| Băng quấn | Băng quấn không dệt hoặc băng quấn lsoh |
| Lớp phủ bên trong | PVC ép đùn, hoặc LSOH |
| Giáp | Giáp băng thép |
| Vỏ bọc tổng thể | PVC, FR-PVC, PE hoặc LSOH |
Thông số kỹ thuật
| Cáp nguồn MV(6 đến 35kv) | |||
| Model và Mô tả Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) | |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông | |
| lõi cu | Al lõi | ||
| YJV, N2XSY;cáp điện bọc nhựa PVC | YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc nhựa PVC | YJLV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện bọc nhựa PVC | YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
| vật liệu cách nhiệt PVC | |||
| lõi cu | Al lõi | ||
| Cáp điện có vỏ bọc VV(VY);PVC(PE) | Cáp nguồn có vỏ bọc VLV(VLY);PVC(PE) | ||
| VV22(VV23); băng thép bọc thép, cáp điện có vỏ bọc PVC(PE) | VLV22(VLV23);cáp thép bọc thép,cáp điện có vỏ bọc PVC(PE) | ||
| VV32(VV33),VV42(VV43), dây thép bọc thép, cáp điện bọc nhựa PVC(PE) | VLV32(VLV33),VLV42(VLV43); dây thép bọc thép, cáp điện có vỏ bọc PVC(PE) | ||
Dữ liệu kỹ thuật
| Điện áp thử nghiệm | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | đang chuyển động | -20°C đến +90°C | |
| đã sửa | -20°C đến +90°C | ||
| Nhiệt độ hoạt động | ngắn mạch | °C | 250 |
| Thời gian ngắn mạch | tối đa. | [giây] | 5 |
| Bán kính uốn | phút. | đường kính x | 15 |
| Tính dễ cháy | tiêu chuẩn | EN 50265-2-1 |
| Nôm. Mặt cắt dây dẫn | Số sợi/Dia. của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ bên trong | Độ dày băng thép | Độ dày vỏ bọc | Xấp xỉ. OD | Xấp xỉ. Cân nặng | Tối đa. Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | máy tính/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) |
| 3 × 35 | 2/7/2012 | 5,5 | 1.8 | 2 × 0,5 | 2.9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 2/10/2012 | 5,5 | 1.8 | 2 × 0,5 | 3.0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5,5 | 2.0 | 2 × 0,5 | 3.1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5,5 | 2.0 | 2 × 0,5 | 3.2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5,5 | 2.0 | 2 × 0,5 | 3.3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5,5 | 2.2 | 2 × 0,5 | 3,4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37/2,52 | 5,5 | 2.2 | 2 × 0,5 | 3,5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2,52 | 5,5 | 2.2 | 2 × 0,8 | 3,7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2,52 | 5,5 | 2.2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2,97 | 5,5 | 2.3 | 2 × 0,8 | 4.1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Chứng chỉ
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cvà nhiều thứ khác theo yêu cầu
Tư vấn đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng:IEC/BS/UL/GB
Số lượng lõi
Kích thước dây dẫn $ Xây dựng
Loại cách nhiệt
Có giáp hoặc không có giáp. Nếu áo giáp, loại áo giáp và vật liệu
Yêu cầu của vỏ bọc
Chiều dài cáp và yêu cầu đóng gói
Yêu cầu khác
