Cáp điện bọc thép
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | CE/KEMA/TUV/ISO/RoSH |

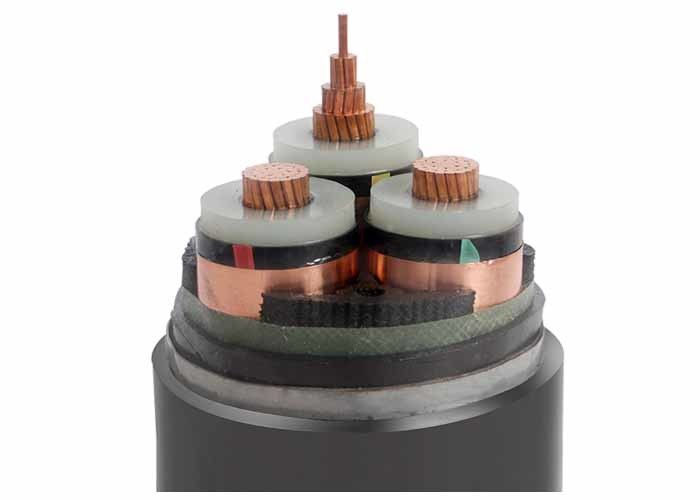

Màn hình Ind ba lõi 12,7 / 22KV với cáp bọc nhựa PVC ngầm được bọc băng thép.
Sự thi công
Cáp điện bọc thép CU/XLPE/STA/PVC
- Lõi nhôm trần tròn được bện theo tiêu chuẩn IEC 60228
- Lớp bán dẫn bên trong
- Lõi cách nhiệt XLPE
- Mã màu theo HD 308 S2
- Lớp bán dẫn bên ngoài
- Băng bán dẫn
- Màn hình băng đồng
- Chất độn
- Vỏ bọc bên trong PVC
- Áo giáp băng thép mạ kẽm (STA)
- Vỏ ngoài PVC (đỏ hoặc đen)
Tên mã:
YJ: Vật liệu cách nhiệt XLPE
L: Dây dẫn nhôm
V: vỏ bọc PVC
32: Dây thép bọc thép—3 lõi
22:Băng thép bọc thép—3 lõi
72: Dây nhôm bọc thép - 1 lõi
62: Băng thép không gỉ bọc thép — 1 lõi
ZR: Chống cháy
Ứng dụng
Dùng cho đường dây truyền tải và phân phối điện có điện áp định mức từ 35kV trở xuống.
Cáp điện cao thế và trung thế dành cho ứng dụng tĩnh trong lòng đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu ứng suất cơ học nặng hơn và độ căng kéo.
| Cáp nguồn MV(11kv 15kv 33kv) | ||
| Model và Mô tả Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| lõi cu | ||
| YJV, N2XSY;cáp điện bọc nhựa PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
| Al lõi | ||
| YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJLV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB/T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật:
Nhiệt độ dây dẫn tối đa: dưới mức bình thường (90ồC), cấp cứu (130ồC) hoặc điều kiện ngắn mạch không quá 5 giây (250oC).
Tối thiểu. Nhiệt độ môi trường xung quanh. 0ồC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. Bán kính uốn: 15 x cáp OD cho lõi đơn
12 x cáp OD cho đa lõi
| Điện áp thử nghiệm | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | đang chuyển động | -5°C đến +70°C | |
| đã sửa | -20°C đến +70°C | ||
| Nhiệt độ hoạt động | ngắn mạch | °C | 250 |
| Thời gian ngắn mạch | tối đa. | [giây] | 5 |
| Bán kính uốn | phút. | đường kính x | 15 |
| Tính dễ cháy | tiêu chuẩn | EN 60332-1-2 |
