| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | CE/KEMA/TUV/ISO/RoSH |

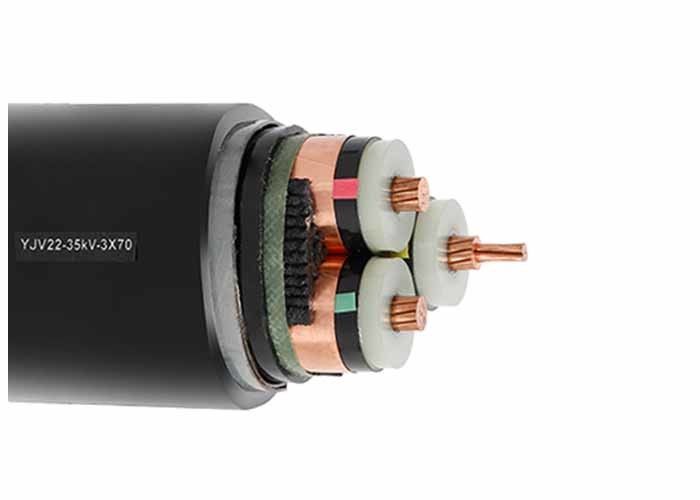

19/33KV CU/XLPE/CTS/PVC/STA/PVC 3Core x95mm2 Cáp điện bọc thép
Xây dựng
Cáp điện bọc thép AL/XLPE/STA/PVC
- Tròn lõi nhôm trần theo IEC 60228
- Lớp bán dẫn bên trong
- Khép kín lõi XLPE
- Mã màu theo HD 308 S2
- Lớp bán dẫn bên ngoài
- Dây băng bán dẫn
- Màn hình băng đồng
- Chất lấp
- Vỏ bên trong PVC
- Bọc thép thép galvanized (STA)
- Vỏ bên ngoài PVC (màu đỏ hoặc đen)
Tên mã:
YJ: Khép kín XLPE
L: Máy dẫn nhôm
V: Vỏ PVC
32:Bọc thép dây ốp 3 lõi
22:bọc thép băng 3 lõi
72: Bọc thép bằng dây nhôm
62: Bọc thép không gỉ
ZR: Chống cháy
Ứng dụng
Được sử dụng cho đường truyền và phân phối điện với điện áp định giá từ 35kV trở xuống.
Cáp điện điện cao và trung bình cho ứng dụng tĩnh trên mặt đất, bên trong và bên ngoài các cơ sở, ngoài trời, trong các kênh cáp, trong nước,trong điều kiện mà cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn.
| MV ((11kv 15kv 33kv) Cáp điện | ||
| Mô hình và Mô tả Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Số lõi | Vùng cắt ngang của dây dẫn ((mm2) |
| Xlpe cách nhiệt | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| Cu core | ||
| YJV, N2XSY;cáp điện phủ PVC | ||
| YJV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cáp điện phủ PVC | ||
| YJLV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJLV32, YJLV42; thép dây giáp, PVC lót cáp điện | ||
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB/T 12706
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật:
Nhiệt độ dẫn tối đa: dưới bình thường (90OC), khẩn cấp (130OC) hoặc kết nối ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu 0OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Min. Xanh uốn cong: 15 x cáp O.D cho một lõi
12 x cáp O.D cho đa lõi
| Điện áp thử nghiệm | 6 / 10 kV | [kV] | 21 / 5 phút. |
| 12 / 20 kV | [kV] | 42 / 5 phút. | |
| 18 / 30 kV | [kV] | 63 / 5 phút. | |
| Phạm vi nhiệt độ | trong chuyển động | -5°C đến +70°C | |
| cố định | -20°C đến +70°C | ||
| Nhiệt độ hoạt động | mạch ngắn | °C | 250 |
| Thời gian mạch ngắn | Tối đa. | [sec] | 5 |
| Phân tích uốn cong | - Min. | x đường kính | 15 |
| Khả năng cháy | tiêu chuẩn | EN 60332-1-2 |
