| MOQ: | 300 mét |
| giá bán: | US$0.49 - US$125 / Meter |
| bao bì tiêu chuẩn: | Trống gỗ |
| Thời gian giao hàng: | 7-10 ngày |
| phương thức thanh toán: | T/T,L/C |
| Khả năng cung cấp: | 15.000 KM mỗi tháng |

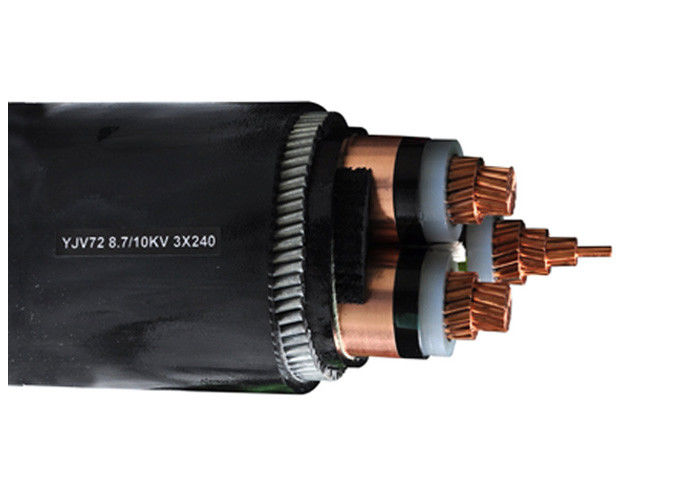

Xây dựng
| Hướng dẫn viên | Máy dẫn đồng vạch nhỏ gọn, lớp 2 theo IEC 60228 |
| Trình dẫn đồng rắn hình tròn, lớp 1 theo IEC 60228 | |
| Hướng dẫn đồng linh hoạt, lớp 5 theo IEC 60228 | |
| Màn hình điều khiển | bán dẫn (chỉ MV) |
| Khép kín | XLPE ((Polyethylene liên kết chéo) |
| Màn hình cách nhiệt | bán dẫn (chỉ MV) |
| Vệ chắn kim loại | Màn hình băng đồng hoặc dây đồng & băng đồng tấm chắn (MV phải, LV tùy chọn) |
| Bộ lấp | Dải chất lấp |
| Vải bọc | Dây băng bọc không dệt hoặc băng bọc bằng vải |
| Vỏ bên trong | PVC xát, hoặc LSOH (chỉ MV) |
| Bộ giáp | Vòng giáp băng thép, dây thép hoặc dây nhôm tùy chọn |
| Khung tổng thể | PVC, FR-PVC, PE hoặc LSOH |
YJ: Khép kín XLPE
V: Vỏ PVC
32: Vòng giáp thép
22: Bọc thép băng 3 lõi
72: Bọc thép bằng dây nhôm
62: Bọc thép không gỉ
ZR: Chống cháy
Ứng dụng
Được sử dụng trong các trạm biến áp, các khối chuyển mạch, trong các nhà máy điện và các nhà máy công nghiệp.
Cáp điện áp áp suất trung bình cho ứng dụng tĩnh trên mặt đất, bên trong và bên ngoài các cơ sở, ngoài trời, trong các kênh cáp, trong nước,trong điều kiện mà cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn.
MV ((6 đến 35kv) Thông tin chi tiết về cáp điện
| MV ((11kv 15kv 33kv) Cáp điện | ||
| Mô hình và Mô tả Uo/U(Um) = 3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Số lõi | Vùng cắt ngang của dây dẫn ((mm2) |
| Xlpe cách nhiệt | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| Cu core | ||
| YJV, N2XSY;cáp điện phủ PVC | ||
| YJV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện PVC | ||
| Al Core | ||
| YJLV, NA2XSY; cáp điện phủ PVC | ||
| YJLV22;băng thép bọc thép,cáp điện phủ PVC | ||
| YJLV32, YJLV42; thép dây giáp, PVC lót cáp điện | ||
Sản phẩm này có thể áp dụng cho đường truyền và phân phối điện với điện áp định lượng AC ((U0/U) của hệ thống 3.6/6kV-26/36kV. Nó được định tuyến trong không khí (hình cầu cáp, hỗ trợ tường trong nhà,và khay) và đất ((chúng chôn trực tiếp, hầm cáp, ống vv) tương ứng theo sự khác biệt của cấu trúc lớp bảo vệ.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như:BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
- Cáp điện theo DIN VDE 0276 phần 603, HD 620, IEC 60502, BS 6622
- Phạm vi nhiệt độ tối đa đến + 90 °C
- Nhiệt độ trong quá trình lắp đặt từ 0 °C đến +70 °C
- Nhiệt độ mạch ngắn + 250 °C (tối đa 5 giây)
- Năng lượng danh nghĩa Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dl BS), 18/30 kV, 19/33 kV (dl BS)
- Điện áp hoạt động 3,6/6 kV = tối đa 7,2 kV 6/10 kV = tối đa 12 kV
- Điện áp thử nghiệm AC 3,6/6 kV = 11 kV đến 5 phút. 6/10 kV = 21 kV đến 5 phút. 18/30 kV = 63 kV đến 5 phút.
- Phân tích uốn cong tối thiểu khoảng 15 đường kính cáp
| Điện áp thử nghiệm | 6 / 10 kV | [kV] | 21 / 5 phút. |
| 12 / 20 kV | [kV] | 42 / 5 phút. | |
| 18 / 30 kV | [kV] | 63 / 5 phút. | |
| Phạm vi nhiệt độ | trong chuyển động | -5°C đến +70°C | |
| cố định | -20°C đến +70°C | ||
| Nhiệt độ hoạt động | mạch ngắn | °C | 250 |
| Thời gian mạch ngắn | Tối đa. | [sec] | 5 |
| Phân tích uốn cong | phút. | x đường kính | 15 |
| Khả năng cháy | tiêu chuẩn | EN 60332-1-2 |
*) Bao bì: CUT = cáp có chiều dài khác nhau trên trống hoặc cuộn, có thể cắt theo chiều dài cần thiết
Giấy chứng nhận
ISO,CE, KEMAIEC,RoHS, CCC,P3Cvà nhiều hơn nữa theo yêu cầu
Bao bì và vận chuyển
Tất cả các cáp xuất khẩu được đóng gói tốt và được bảo vệ bằng trống gỗ hoặc trống gỗ và thép.Sau khi các thùng cáp đóng gói tốt được gửi đến cảng biển, chúng được tải vào container 20 FT hoặc container 40 FT. Tất cả trống cáp được cố định chặt chẽ bằng dây an toàn để đảm bảo, không có chuyển động trong vận chuyển hàng hải.Kích thước của thùng chứa được chọn theo trọng lượng của tổng hàng hóa tải hoặc theo yêu cầu của khách hàng.
Dịch vụ
* Chúng tôi là một trong những nhà sản xuất lớn nhất của dây điện và cáp điện ở Trung Quốc và có hơn 20 năm sản xuất và kinh nghiệm tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước cáp và vật liệu được tùy chỉnh. Logo và thiết kế của riêng bạn được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu thông tin thêm về sản phẩm và chúng tôi sẽ cung cấp cho bạn phản hồi trong 12 giờ.
|
|
