| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |
Ứng dụng
Dùng trong các trạm biến áp, khối chuyển mạch, trong các nhà máy điện và nhà máy công nghiệp.
Cáp điện trung thế dùng để ứng dụng tĩnh trong đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu ứng suất cơ học nặng hơn và độ căng kéo.
Để tránh tác động của tác động bên ngoài, lớp bán dẫn bám dính được ép giữa dây dẫn và lớp cách điện, cùng với dây dẫn đồng đồng tâm, đảm bảo hạn chế điện trường và khả năng chống phóng điện cục bộ.

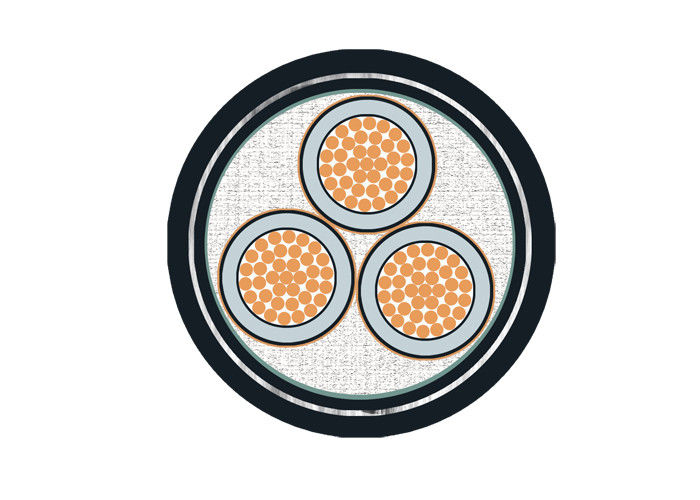

Sự thi công
| Dây dẫn: | Dây dẫn tròn Cu/Al, nén nhiều dây (RM), loại 2 acc. đến HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Màn hình bên trong: | da bán dẫn ép đùn trên dây dẫn |
| Cách nhiệt: | Hợp chất XLPE (polyethylene liên kết ngang, nhãn hiệu gần đây: PE-X) DIX 8 acc. đến HRN HD 620 S1 hoặc 2XI1 acc. tới DIN VDE 0207 dio 22 |
| Màn hình ngoài: | Lớp vỏ bán dẫn ép đùn trên lớp cách nhiệt, được nối dọc với lớp cách nhiệt (+băng dính bằng vật liệu bán dẫn) |
| dây dẫnmàn hình: | băng đồng được bọc trong chuỗi xoắn ngược |
| phụ: | dải chất độn, sợi hoặc giấy |
| gói: | băng quấn không dệt hoặc chất chống cháy hoặc chống nước |
| Lớp phủ bên trong: | PVC ép đùn |
| Giáp: | Dây thép mạ kẽm, băng bọc thép |
| Vỏ bọc tổng thể | polyvinylclorua (PVC) hoặc FR-PVC, PE, LSOH |
| Màu vỏ | Đen, đỏ hoặc tùy chỉnh |
YJ: Vật liệu cách nhiệt XLPE
V: vỏ bọc PVC
32: Dây thép bọc thép—3 lõi
22: Băng thép bọc thép—3 lõi
72: Dây nhôm bọc thép - 1 lõi
62: Băng thép không gỉ bọc thép — 1 lõi
ZR: Chống cháy
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác nhưBS, DIN và ICEA theo yêu cầu
| Điện áp thử nghiệm | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | đang chuyển động | -20°C đến +90°C | |
| đã sửa | -20°C đến +90°C | ||
| Nhiệt độ hoạt động | ngắn mạch | °C | 250 |
| Thời gian ngắn mạch | tối đa. | [giây] | 5 |
| Bán kính uốn | phút. | đường kính x | 15 |
| Tính dễ cháy | tiêu chuẩn | EN 50265-2-1 |
*) Đóng gói: CUT = cáp có độ dài khác nhau trên trống hoặc cuộn, có thể cắt ở độ dài yêu cầu
Bảng điện áp, lõi và tiết diện
| Mục | Loại A, B | 3,6/6kV | 6/10kV | 8,7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Loại A, B | 6/6kV | 8,7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Lõi đơn | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Ba lõi | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Cáp có điện áp danh định loại A được sử dụng trong trường hợp yêu cầu thời gian không quá 1 phút. lỗi nối đất kéo dài theo thời gian. Đối với cáp có điện áp danh định loại B, thời gian kéo dài sự cố nối đất thông thường không quá 1 giờ, tối đa. thời gian kéo dài không quá 8 giờ, tổng thời gian kéo dài sự cố chạm đất hàng năm không quá 125 giờ, Loại C bao gồm tất cả các hệ thống mong đợi Loại A và B.
| Thông số kỹ thuật cáp điện. | |||
| Model và Mô tả Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) | |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông | |
| lõi cu | Al lõi | ||
| YJV, N2XSY;cáp điện bọc nhựa PVC | YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc nhựa PVC | YJLV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện bọc nhựa PVC | YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
| vật liệu cách nhiệt PVC | |||
| lõi cu | Al lõi | ||
| Cáp điện có vỏ bọc VV(VY);PVC(PE) | Cáp nguồn có vỏ bọc VLV(VLY);PVC(PE) | ||
| VV22(VV23), băng thép bọc thép, cáp điện có vỏ bọc PVC(PE) | VLV22(VLV23);cáp thép bọc thép,cáp điện có vỏ bọc PVC(PE) | ||
| VV32(VV33),VV42(VV43), dây thép bọc thép, cáp điện bọc nhựa PVC(PE) | VLV32(VLV33),VLV42(VLV43); dây thép bọc thép, cáp điện có vỏ bọc PVC(PE) | ||
Giấy chứng nhận
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cvà nhiều thứ khác theo yêu cầu
Đóng gói & Vận chuyển
Tất cả cáp để xuất khẩu đều được đóng gói tốt và bảo vệ bằng trống gỗ hoặc Trống gỗ và thép. Vật liệu đóng gói phụ thuộc vào trọng lượng và kích thước của cáp. Sau khi các trống cáp được đóng gói kỹ càng gửi đến Cảng biển, chúng được xếp vào container 20 FT hoặc container 40 FT. Toàn bộ tang cáp đều được cố định chắc chắn bằng dây đai an toàn đảm bảo không xê dịch trong quá trình vận chuyển đường biển. Kích thước của container được lựa chọn theo trọng lượng toàn bộ hàng hóa chất lên hoặc theo yêu cầu của khách hàng.
Dịch vụ của chúng tôi
* Chúng tôi là một trong những nhà sản xuất dây điện và cáp điện lớn nhất tại Trung Quốc và có hơn 20 năm kinh nghiệm sản xuất và tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước và vật liệu cáp được tùy chỉnh. Logo riêng và thiết kế riêng của bạn đều được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu để biết thêm thông tin sản phẩm và chúng tôi sẽ cung cấp cho bạn thông tin phản hồi sau 12 giờ.
Câu hỏi thường gặp
Hỏi: Mất bao lâu để nhận lại báo giá?
Trả lời: Hầu hết báo giá sẽ được trả lại trong vòng 24 giờ, tuy nhiên, nếu dành cho công trình đặc biệt, có thể mất nhiều ngày hơn.
Hỏi: Sản phẩm của bạn có những bảo hành gì?
Trả lời: Cáp SHAN đảm bảo rằng tất cả các sản phẩm, dây cáp và nhiều sản phẩm khác của chúng tôi đều không có khiếm khuyết. Chúng tôi sẽ thu hồi những sản phẩm không đạt chất lượng mà hai bên đã thỏa thuận. Các điều khoản cụ thể như sau:
1. Chúng tôi đảm bảo rằng chúng tôi sẽ tuân thủ các yêu cầu về thời gian bảo hành được quy định trong hợp đồng, rằng Hàng hóa được cung cấp theo đơn đặt hàng Để Mua sắm cáp và dây điện của mạng phân phối tự mang
2. Chúng tôi sẽ được sản xuất theo đặc điểm kỹ thuật này và Hàng hóa sẽ là hàng mới, chưa qua sử dụng, thuộc mẫu mới nhất hoặc hiện hành. Sau khi được lựa chọn, chúng tôi sẽ cung cấp Hàng hóa theo đúng yêu cầu của Hợp đồng.
3. Bảo hành sẽ có hiệu lực trong mười hai (12) tháng sau khi Hàng hóa hoặc bất kỳ phần nào của Hàng hóa, tùy từng trường hợp, đã được giao và được chấp nhận tại điểm đến cuối cùng được nêu trong SCC hoặc trong mười tám (18) tháng sau ngày giao hàng từ cảng hoặc nơi bốc hàng ở nước xuất xứ, tùy theo thời hạn nào kết thúc sớm hơn.
4. Trong thời gian bảo hành, người mua có thể thông báo trực tiếp cho nhà sản xuất bằng văn bản hoặc qua đại lý nếu có vấn đề về chất lượng Hàng hóa. Nhà sản xuất sẽ tiến hành sửa chữa hoặc thay thế trong thời gian hợp lý và sẽ chịu mọi chi phí liên quan đến việc này.
