| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |
Sản phẩm này có thể áp dụng cho đường dây truyền tải và phân phối điện có điện áp định mức AC (U0/U) của hệ thống 3,6/6kV-26/36kV. Nó được định tuyến trong không khí (khung cầu cáp, giá đỡ tường trong nhà và khay) và đất (chôn trực tiếp, rãnh cáp, ống, v.v.) tương ứng tùy theo sự khác biệt của cấu trúc lớp bảo vệ.

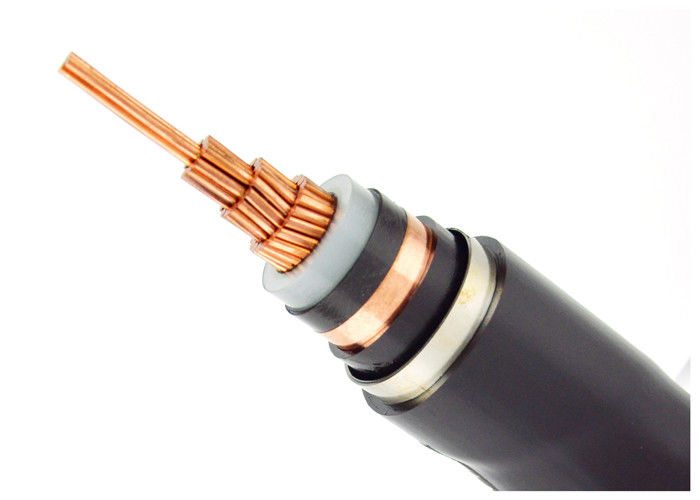

Sự thi công
1..... đồng trần bị mắc kẹt
2..... lớp vật liệu bán dẫn bên trong
3..... lõi cách nhiệt bằng polyetylen liên kết ngang
4..... lớp vật liệu bán dẫn bên ngoài
5..... băng bán dẫn
6..... màn chắn dây đồng
7..... Dải chất độn, sợi hoặc giấy
8..... Không dệtBăng quấn hoặc chất chống cháy
9..... ép đùnLớp phủ bên trong PVC
10 .... Băng thép không gỉ bọc thép
11.... Vỏ bọc tổng thể: polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
| Cáp nguồn MV(11kv 15kv 33kv) | ||
| Model và Mô tả Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông |
| lõi cu | ||
| YJV, N2XSY;cáp điện bọc nhựa PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
| Al lõi | ||
| YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJLV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
Căng thẳng caobọc thép Cáp điệnChi tiết cáp điện
YJ: Vật liệu cách nhiệt XLPE
V: vỏ bọc PVC
32: Dây thép bọc thép—3 lõi
22:Băng thép bọc thép—3 lõi
72: Dây nhôm bọc thép - 1 lõi
62: Băng thép không gỉ bọc thép — 1 lõi
ZR: Chống cháy
Ứng dụng
Dùng trong các trạm biến áp, khối chuyển mạch, trong các nhà máy điện và nhà máy công nghiệp. Cáp điện trung thế dùng để ứng dụng tĩnh trong đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu ứng suất cơ học nặng hơn và độ căng kéo.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác nhưBS, DIN và ICEA theo yêu cầu
| Điện áp thử nghiệm | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | đang chuyển động | -20°C đến +90°C | |
| đã sửa | -20°C đến +90°C | ||
| Nhiệt độ hoạt động | ngắn mạch | °C | 250 |
| Thời gian ngắn mạch | tối đa. | [giây] | 5 |
| Bán kính uốn | phút. | đường kính x | 15 |
| Tính dễ cháy | tiêu chuẩn | EN 50265-2-1 |
*) Đóng gói: CUT = cáp có độ dài khác nhau trên trống hoặc cuộn, có thể cắt ở độ dài yêu cầu
Giấy chứng nhận
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cvà nhiều thứ khác theo yêu cầu
ĐÓNG GÓI VÀ VẬN CHUYỂN
Tất cả cáp để xuất khẩu đều được đóng gói tốt và bảo vệ bằng trống gỗ hoặc Trống gỗ và thép. Vật liệu đóng gói phụ thuộc vào trọng lượng và kích thước của cáp. Sau khi các trống cáp được đóng gói kỹ càng gửi đến Cảng biển, chúng được xếp vào container 20 FT hoặc container 40 FT. Toàn bộ tang cáp đều được cố định chắc chắn bằng dây đai an toàn đảm bảo không xê dịch trong quá trình vận chuyển đường biển. Kích thước của container được lựa chọn theo trọng lượng toàn bộ hàng hóa chất lên hoặc theo yêu cầu của khách hàng.
Dịch vụ
* Chúng tôi là một trong những nhà sản xuất dây điện và cáp điện lớn nhất tại Trung Quốc và có hơn 20 năm kinh nghiệm sản xuất và tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước và vật liệu cáp được tùy chỉnh. Logo riêng và thiết kế riêng của bạn đều được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu để biết thêm thông tin sản phẩm và chúng tôi sẽ cung cấp cho bạn thông tin phản hồi sau 12 giờ.
