| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |

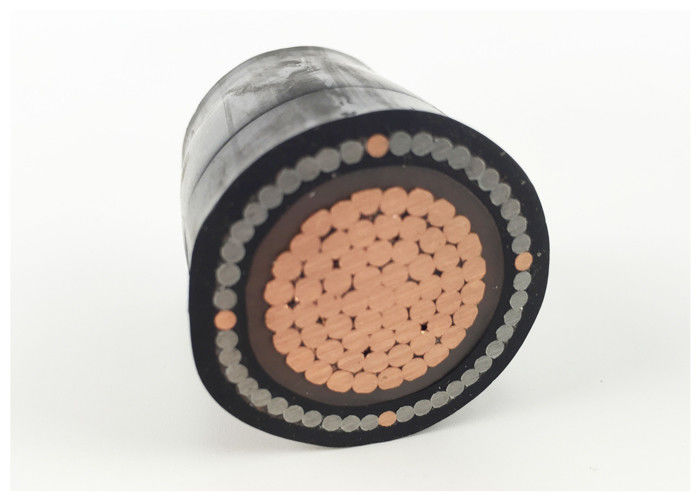

Chi tiết cáp:
| Dây dẫn: | Dây dẫn tròn Cu, nén nhiều dây (RM), acc loại 2. đến HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Màn hình bên trong: | da bán dẫn ép đùn trên dây dẫn |
| Cách nhiệt: | Hợp chất XLPE (polyethylene liên kết ngang, nhãn hiệu gần đây: PE-X) DIX 8 acc. đến HRN HD 620 S1 hoặc 2XI1 acc. tới DIN VDE 0207 dio 22 |
| Màn hình ngoài: | Lớp vỏ bán dẫn ép đùn trên lớp cách nhiệt, được nối dọc với lớp cách nhiệt (+băng dính bằng vật liệu bán dẫn) |
| dây dẫnmàn hình: | băng đồng được bọc trong chuỗi xoắn ngược |
| phụ: | dải chất độn, sợi hoặc giấy |
| gói: | băng quấn không dệt hoặc chất chống cháy hoặc chống nước |
| Lớp phủ bên trong: | PVC ép đùn |
| Giáp: | dây nhôm |
| Vỏ bọc tổng thể | polyvinylclorua (PVC) hoặc FR-PVC, PE, LSOH |
| Màu vỏ | Đen, đỏ hoặc tùy chỉnh |
Ứng dụng:
Một. Dùng trong các trạm biến áp, khối chuyển mạch, trong các nhà máy điện và nhà máy công nghiệp. Cáp điện trung thế dùng để ứng dụng tĩnh trong đất, trong và ngoài cơ sở, ngoài trời, trong kênh cáp, trong nước, trong điều kiện cáp không phải chịu ứng suất cơ học nặng hơn và độ căng kéo.
b. Để tránh tác động của tác động bên ngoài, lớp bán dẫn bám dính được ép đùn giữa dây dẫn và lớp cách điện, cùng với dây dẫn đồng đồng tâm, đảm bảo hạn chế điện trường và chống phóng điện cục bộ.
c. Do hệ số tổn thất điện môi rất thấp, không đổi trong suốt thời gian hoạt động và nhờ đặc tính cách điện tuyệt vời của vật liệu XLPE, được nối chắc chắn theo chiều dọc với màn chắn bên trong và bên ngoài bằng vật liệu bán dẫn (đùn trong một quy trình), cáp có độ tin cậy vận hành cao.
Tiêu chuẩn:
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác nhưBS, DIN và ICEA theo yêu cầu
Đặc điểm kỹ thuật
| Cáp nguồn MV(6 đến 35kv) | |||
| Model và Mô tả Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV | Số lõi | Diện tích mặt cắt dây dẫn (mm2) | |
| cách nhiệt xlpe | 1 lõi 3 lõi | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm vuông | |
| lõi cu | Al lõi | ||
| YJV, N2XSY;cáp điện bọc nhựa PVC | YJLV, NA2XSY; Cáp điện bọc PVC | ||
| YJV22; băng thép bọc thép, cáp điện bọc nhựa PVC | YJLV22; băng thép bọc thép, cáp điện bọc nhựa PVC | ||
| YJV32, YJV42; dây thép bọc thép, cáp điện bọc nhựa PVC | YJLV32, YJLV42; dây thép bọc thép, cáp điện bọc nhựa PVC | ||
| vật liệu cách nhiệt PVC | |||
| lõi cu | Al lõi | ||
| Cáp điện có vỏ bọc VV(VY);PVC(PE) | Cáp nguồn có vỏ bọc VLV(VLY);PVC(PE) | ||
| VV22(VV23); băng thép bọc thép, cáp điện có vỏ bọc PVC(PE) | VLV22(VLV23);cáp thép bọc thép,cáp điện có vỏ bọc PVC(PE) | ||
| VV32(VV33),VV42(VV43), dây thép bọc thép, cáp điện bọc nhựa PVC(PE) | VLV32(VLV33),VLV42(VLV43); dây thép bọc thép, cáp điện có vỏ bọc PVC(PE) | ||
Dữ liệu kỹ thuật
Nhiệt độ dây dẫn tối đa: dưới mức bình thường (90°C), trường hợp khẩn cấp (130°C) hoặc ngắn mạch không quá 5 giây (250°C) điều kiện.
Tối thiểu. Nhiệt độ môi trường xung quanh.0°C, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. Bán kính uốn: 20 x OD cáp cho cáp không bọc thép lõi đơn
15 x cáp OD cho cáp bọc thép một lõi
15 x cáp OD cho cáp không bọc thép nhiều lõi
12 x cáp OD cho cáp bọc thép nhiều lõi
Giấy chứng nhận
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cvà nhiều thứ khác theo yêu cầu
Đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng:IEC/BS/UL/GB
Số lượng lõi
Kích thước dây dẫn $ Xây dựng
Loại cách nhiệt
Có giáp hoặc không có giáp. Nếu áo giáp, loại áo giáp và vật liệu
Yêu cầu của vỏ bọc
Chiều dài cáp và yêu cầu đóng gói
Yêu cầu khác
Thông số kỹ thuật
| Nôm. Mặt cắt dây dẫn | Số sợi/Dia. của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ bên trong | Dia. dây giáp | Độ dày vỏ bọc | Xấp xỉ. OD | Xấp xỉTrọng lượng | Tối đa. Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | máy tính/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) |
| 1 × 50 | 2/10/2012 | 8 | 1.2 | 2.0 | 2.2 | 40,0 | 2857 | 0,387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42,0 | 3166 | 0,268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43,0 | 3499 | 0,193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 1.3 | 2,5 | 2.4 | 46,0 | 4264 | 0,153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2,5 | 2,5 | 48,0 | 4671 | 0,124 | 63 | 420 | 405 |
| 1 × 185 | 37/2,52 | 8 | 1.4 | 2,5 | 2,5 | 49,0 | 5121 | 0,0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2,52 | 8 | 1.4 | 2,5 | 2.6 | 52,0 | 5780 | 0,0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2,52 | 8 | 1.4 | 2,5 | 2.7 | 54,0 | 6482 | 0,0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2,97 | 8 | 1.4 | 2,5 | 2,8 | 58,0 | 7657 | 0,0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2,5 | 2.9 | 61,0 | 8894 | 0,0366 | 63 | 865 | 765 |
ĐÓNG GÓI VÀ VẬN CHUYỂN
Tất cả cáp để xuất khẩu đều được đóng gói tốt và bảo vệ bằng trống gỗ hoặc Trống gỗ và thép.
Vật liệu đóng gói phụ thuộc vào trọng lượng và kích thước của cáp.
Các thông tin tốt, thông tin sản xuất, thông tin khách hàng đều được in chắc chắn trên từng kích thước trống.
Sau khi các trống cáp được đóng gói kỹ càng gửi đến Cảng biển, chúng được xếp vào container 20 FT hoặc container 40 FT. Toàn bộ tang cáp đều được cố định chắc chắn bằng dây đai an toàn đảm bảo không xê dịch trong quá trình vận chuyển đường biển.
Kích thước của container được lựa chọn theo trọng lượng toàn bộ hàng hóa chất lên hoặc theo yêu cầu của khách hàng.
Dịch vụ
* Chúng tôi là một trong những nhà sản xuất dây điện và cáp điện lớn nhất tại Trung Quốc và có hơn 20 năm kinh nghiệm sản xuất và tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước và vật liệu cáp được tùy chỉnh. Logo riêng và thiết kế riêng của bạn đều được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu để biết thêm thông tin sản phẩm và chúng tôi sẽ cung cấp cho bạn thông tin phản hồi sau 12 giờ.
Liên hệ với chúng tôi bất cứ lúc nào
