| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |
1.U0/U: 0,6/1kV
2.Tiêu chuẩn: IEC60502, BS7870, GB/T12706
3.Tối đa. nhiệt độ làm việc: 90°C, có thể 110°C theo yêu cầu
4. Dây dẫn: Chất rắn hoặc sợi đồng trần được ủ loại 1/2
5. Cách điện: XLPE
6. Giáp: STA
7. Vỏ bọc: PVC
8. Diện tích mặt cắt ngang: 1,5 ~ 630mm2
9. Lõi: 1~5 lõi, 3C+1E,4C+1E,3C+2E
10. Đóng gói: Trống gỗ hoặc theo yêu cầu
11. Chứng nhận: ISO9001/ISO14001/OHSAS18001/CCC/CE/CB
12.Ghi chú: Chất chống cháy, chống cháy, ít hút thuốc và không chứa halogen hoặc các tài sản khác có thể có sẵn
Ứng dụng

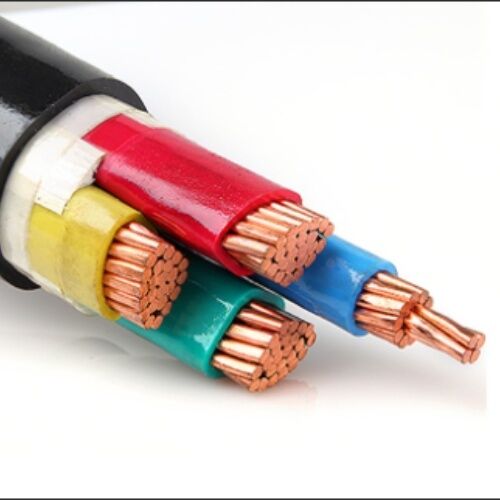

Cáp điện bọc thép STA Cáp lõi YJV22 4+1 áp dụng cho đường dây truyền tải và phân phối điện có điện áp định mức AC Uo/U lên đến và bằng 0,6/1kV.
Để lắp đặt ngoài trời và trong nhà ở những nơi ẩm ướt, được đặt trực tiếp trên mặt đất nơi có ứng suất cơ học quá mức ở địa hình dốc và di chuyển cũng như đặt thẳng đứng hoặc nghiêng, cũng như ở những vị trí dễ bị trượt.
YJ: Vật liệu cách nhiệt XLPE
V: Cách nhiệt PVC
V: vỏ bọc PVC
22: Băng thép bọc thép mạ kẽm
32: Dây thép mạ kẽm bọc thép
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228, IEC 60332
Trung Quốc: GB/T 12706.1-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
cỡ chữ:10.0000pt;mso-font-kerning:0.0000pt;" >PVC loại ST2theo tiêu chuẩn IEC 60502, màu đen
Dữ liệu kỹ thuật
Điện áp định mức: 0,6/1 kV
Nhiệt độ dây dẫn tối đa: dưới mức bình thường (90ồC), cấp cứu (130ồC) hoặc điều kiện ngắn mạch không quá 5 giây (250oC).
Tối thiểu. Nhiệt độ môi trường xung quanh. 0ồC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. Bán kính uốn: 12 x cáp OD
Thông số kỹ thuật
| Nôm. Mặt cắt dây dẫn | Số sợi/Dia. của dây dẫn | Độ dày cách nhiệt | Độ dày lớp phủ bên trong | Độ dày băng thép | Độ dày vỏ bọc | Xấp xỉ. OD | Xấp xỉTrọng lượng | Tối đa. Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | máy tính/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) |
| 3 × 4+ 1 × 2,5 | 1/2,25+1/1,38 | 0,7 | 1.0 | 2 × 0,2 | 1,5 | 16.0 | 443 | 4,61 | 3,5 | 34 | 45 |
| 3 × 6+ 1 × 4 | 1/2,76+1/2,25 | 0,7 | 1.0 | 2 × 0,2 | 1,5 | 17,0 | 531 | 3.08 | 3,5 | 43 | 57 |
| 3 × 10+ 1 × 6 | 7/1,38+1/2,8 | 0,7 | 1.0 | 2 × 0,2 | 2.0 | 20,0 | 741 | 1,83 | 3,5 | 60 | 77 |
| 3 × 16+ 1 × 10 | 7/1,78+7/1,38 | 0,7 | 1.0 | 2 × 0,2 | 2.0 | 23,0 | 1135 | 1,15 | 3,5 | 83 | 105 |
| 3 × 25+ 1 × 16 | 7/2,14+7/1,78 | 0,9 | 1.0 | 2 × 0,2 | 2.0 | 26,0 | 1556 | 0,727 | 3,5 | 105 | 125 |
| 3 × 35+ 1 × 16 | 7/2,52+7/1,78 | 0,9 | 1.0 | 2 × 0,2 | 2.0 | 28,0 | 1896 | 0,524 | 3,5 | 125 | 155 |
| 3 × 50+ 1 × 25 | 10/2,52+7/2,14 | 1.0 | 1.0 | 2 × 0,2 | 2.0 | 31,0 | 2518 | 0,387 | 3,5 | 160 | 185 |
| 3 × 70+ 1 × 35 | 14/2,52+7/2,52 | 1.1 | 1.2 | 2 × 0,2 | 2,5 | 36,0 | 3293 | 0,268 | 3,5 | 200 | 225 |
| 3 × 95+ 1 × 50 | 19/2,52+10/2,52 | 1.1 | 1.2 | 2 × 0,5 | 2,5 | 40,0 | 4349 | 0,193 | 3,5 | 245 | 270 |
| 3 × 120+ 1 × 70 | 24/2,52+14/2,52 | 1.2 | 1.2 | 2 × 0,5 | 2,5 | 44,0 | 5365 | 0,153 | 3,5 | 285 | 310 |
| 3 × 150+ 1 × 70 | 30/2,52+14/2,52 | 1.4 | 1.4 | 2 × 0,5 | 3.0 | 49,0 | 6468 | 0,124 | 3,5 | 325 | 345 |
| 3 × 185+ 1 × 95 | 37/2,52+19/2,52 | 1.6 | 1.4 | 2 × 0,5 | 3.0 | 52,0 | 7854 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 240+ 1 × 120 | 48/2,52+24/2,52 | 1.7 | 1.6 | 2 × 0,5 | 3,5 | 68,0 | 9814 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 300+ 1 × 150 | 61/2,52+30/2,52 | 1.8 | 1.7 | 2 × 0,5 | 3,5 | 71,0 | 12781 | 0,0601 | 3,5 | 505 | 515 |
| 3 × 400+ 1 × 240 | 61/2,97+48/2,52 | 2.0 | 1.7 | 2 × 0,5 | 3,5 | 76,0 | 16359 | 0,0470 | 3,5 | 570 | 575 |
Tất cả cáp để xuất khẩu đều được đóng gói tốt và bảo vệ bằng trống gỗ hoặc Trống gỗ và thép.
Vật liệu đóng gói phụ thuộc vào trọng lượng và kích thước của cáp.
Các thông tin tốt, thông tin sản xuất, thông tin khách hàng đều được in chắc chắn trên từng kích thước trống.
Sau khi các trống cáp được đóng gói kỹ càng gửi đến Cảng biển, chúng được xếp vào container 20 FT hoặc container 40 FT. Toàn bộ tang cáp đều được cố định chắc chắn bằng dây đai an toàn đảm bảo không xê dịch trong quá trình vận chuyển đường biển.
Kích thước của container được lựa chọn theo trọng lượng toàn bộ hàng hóa chất lên hoặc theo yêu cầu của khách hàng.
