| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |

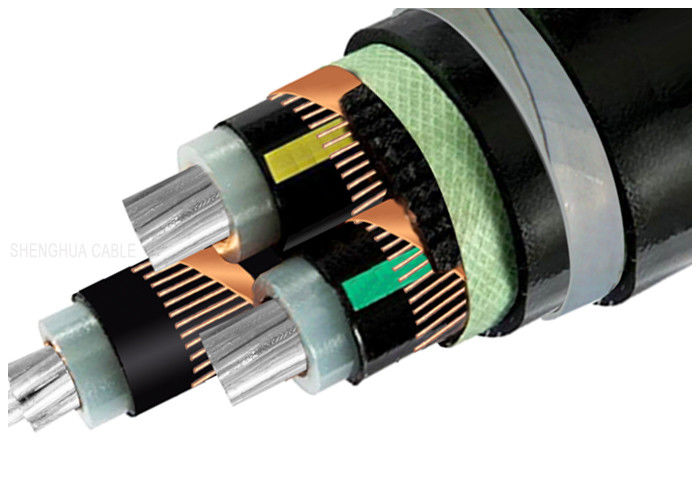

Kết cấu cáp
- Lõi nhôm trần tròn được bện theo tiêu chuẩn IEC 60228
- Lớp bán dẫn bên trong
- Lõi cách nhiệt XLPE
- Mã màu theo HD 308 S2
- Lớp bán dẫn bên ngoài
- Băng bán dẫn
- Màn hình dây đồng & băng
- Chất độn
- Vỏ bọc bên trong PVC
- Áo giáp băng thép mạ kẽm (STA)
- Vỏ ngoài PVC (đỏ hoặc đen)
Ứng dụng
Các loại cáp bọc thép này được thiết kế để lắp đặt ngoài trời, chôn trực tiếp dưới lòng đất, trong nước, trong ống dẫn cáp, nhà máy điện, nơi có thể xảy ra hư hỏng cơ học đối với cáp.
Dữ liệu kỹ thuật
- Cáp nguồn theo DIN VDE 0276 phần 603, HD 620, IEC 60502, BS 6622
- Phạm vi nhiệt độ tối đa. đến +90 °C
- Nhiệt độ trong quá trình lắp đặt từ 0°C đến +70°C
- Nhiệt độ ngắn mạch +250 °C (tối đa 5 giây)
- Điện áp danh định Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (dle BS), 18/30 kV, 19/33 kV (dle BS)
- Điện áp hoạt động 3,6/6 kV = max. 7,2 kV 6/10 kV = tối đa. 12 kV 18/30 kV = tối đa. 36 kV
- Điện áp thử ac 3,6/6 kV = 11 kV tối đa 5 phút. 6/10 kV = 21 kV tối đa 5 phút. 18/30 kV = 63 kV tối đa 5 phút.
- Bán kính uốn tối thiểu khoảng. Đường kính cáp 15
| Điện áp thử nghiệm | 6/10 kV | [kV] | 21/5 phút. |
| 12/20 kV | [kV] | 42/5 phút. | |
| 18/30 kV | [kV] | 63/5 phút. | |
| Phạm vi nhiệt độ | đang chuyển động | -5°C đến +70°C | |
| đã sửa | -20°C đến +70°C | ||
| Nhiệt độ hoạt động | ngắn mạch | °C | 250 |
| Thời gian ngắn mạch | tối đa. | [giây] | 5 |
| Bán kính uốn | phút. | đường kính x | 15 |
| Tính dễ cháy | tiêu chuẩn | EN 60332-1-2 |
Bảng điện áp, lõi và tiết diện
| Mục | Loại A, B | 3,6/6kV | 6/10kV | 8,7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Loại A, B | 6/6kV | 8,7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Lõi đơn | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Ba lõi | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
Cáp có điện áp danh định loại A được sử dụng trong trường hợp yêu cầu thời gian không quá 1 phút. lỗi nối đất kéo dài theo thời gian. Đối với cáp có điện áp danh định loại B, thời gian kéo dài sự cố nối đất thông thường không quá 1 giờ, tối đa. thời gian kéo dài không quá 8 giờ, tổng thời gian kéo dài sự cố chạm đất hàng năm không quá 125 giờ, Loại C bao gồm tất cả các hệ thống mong đợi Loại A và B.
Tư vấn đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng:IEC/BS/UL/GB
Số lượng lõi
Kích thước dây dẫn $ Xây dựng
Loại cách nhiệt
Có giáp hoặc không có giáp. Nếu áo giáp, loại áo giáp và vật liệu
Yêu cầu của vỏ bọc
Chiều dài cáp và yêu cầu đóng gói
Yêu cầu khác
Chúng tôi có khả năng đáp ứng các tiến độ giao hàng khắt khe nhất theo từng đơn hàng. Đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc cung cấp cáp đều có thể góp phần gây ra sự chậm trễ chung của dự án và tăng chi phí.
Cáp được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Dấu yêu cầu phải được in bằng vật liệu chịu được thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
Câu hỏi thường gặp
1. Vận chuyển:Bằng đường biển hoặc đường hàng không do trọng lượng nặng. Mẫu sẽ được gửi bởi DHL, Fedex. vân vân
2. Thanh toán:Chúng tôi chấp nhận T/T, L/C, chỉ cần chọn những gì bạn thích
3.thời gian giao hàng:Nói chung là 7 ~ 10 ngày làm việc sau khi nhận được tiền đặt cọc. Theo số lượng.
4. MOQ:Nói chung MOQ của chúng tôi là 1000 mét. mẫu dưới 20 cm có thể được cung cấp miễn phí.
Dịch vụ của chúng tôi
* Chúng tôi là một trong những nhà sản xuất dây điện và cáp điện lớn nhất tại Trung Quốc và có hơn 20 năm kinh nghiệm sản xuất và tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước và vật liệu cáp được tùy chỉnh. Logo riêng và thiết kế riêng của bạn đều được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi cho chúng tôi yêu cầu để biết thêm thông tin sản phẩm và chúng tôi sẽ cung cấp cho bạn thông tin phản hồi sau 12 giờ.
