Cáp điện bọc thép
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | ISO,CE,IEC,TUV,KEMA |

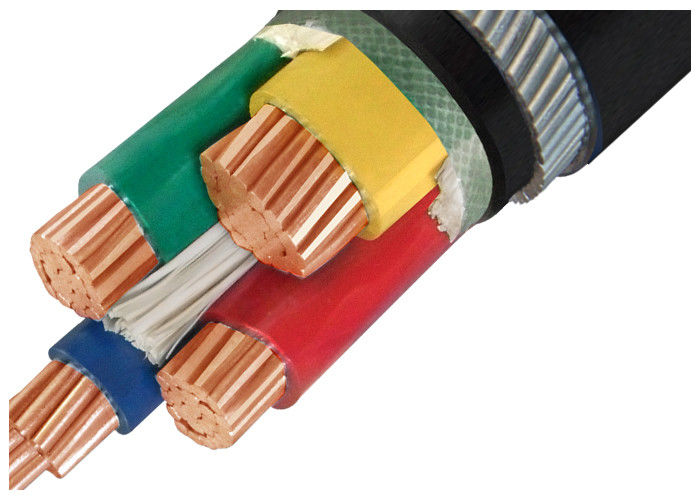

Sự thi công
| dây dẫn | Dây dẫn đồng dạng sợi nhỏ gọn, Loại 2 theo tiêu chuẩn IEC 60228 |
| Dây dẫn đồng rắn tròn, loại 1 theo tiêu chuẩn IEC 60228 | |
| cách nhiệt | XLPE(Polyethylene liên kết ngang) |
| chất làm đầy | Dải chất độn, sợi hoặc giấy |
| Băng quấn | Không dệt |
| Lớp phủ bên trong | PVC ép đùn |
| Giáp | Dây thép, hoặc băng thép, hoặc băng nhôm tùy chọn |
| Vỏ bọc tổng thể |
PVC hoặc PE hoặc LSOH |
Ứng dụng
Được sử dụng cho đường dây truyền tải và phân phối điện có điện áp định mức từ 35kV trở xuống. So với Cáp điện cách điện PVC, cáp điện xlpe không chỉ có các đặc tính về điện, cơ chế, khả năng chịu nhiệt và lão hóa tuyệt vời, chịu được áp lực môi trường và chống ăn mòn hóa học mà còn có cấu trúc đơn giản, trọng lượng nhẹ, không bị hạn chế khi đặt rơi và cho phép nhiệt độ cao khi làm việc lâu dài.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác nhưBS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 0,6/1kV
Nhiệt độ dây dẫn tối đa: dưới mức bình thường (90°C), trường hợp khẩn cấp (130°C) hoặc ngắn mạch không quá 5 giây (250°C) điều kiện.
Tối thiểu. Nhiệt độ môi trường xung quanh.0°C, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. Bán kính uốn: 20 x OD cáp cho cáp không bọc thép lõi đơn
15 x cáp OD cho cáp bọc thép một lõi
15 x cáp OD cho cáp không bọc thép nhiều lõi
12 x cáp OD cho cáp bọc thép nhiều lõi
Thông số kỹ thuật
| Nôm. Mặt cắt dây dẫn |
sợi Số/Dia. của dây dẫn |
Độ dày cách nhiệt | Độ dày lớp phủ bên trong | Dia. dây giáp | Độ dày vỏ bọc | Xấp xỉ. OD |
Xấp xỉ. Cân nặng |
Tối đa. Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | máy tính/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) | ||
| 4 × 4 | 7/0,85 | 0,7 | 1.0 | 0,9 | 1.8 | 18.0 | 699 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0,7 | 1.0 | 1,25 | 1.8 | 19.0 | 820 | 3.08 | 3,5 | 43 | 57 |
| 4 × 10 | 1/38/7 | 0,7 | 1.0 | 1,25 | 1.8 | 22.0 | 1233 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1.0 | 1.6 | 1.8 | 24,5 | 1550 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 2/7/2014 | 0,9 | 1.0 | 1.6 | 1.8 | 29,2 | 2036 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 2/7/2012 | 0,9 | 1.0 | 2.0 | 1.9 | 32,5 | 2501 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 2/10/2012 | 1.0 | 1.0 | 2.0 | 2.0 | 33,0 | 3064 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37,0 | 3974 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43,0 | 5032 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2,5 | 2,5 | 45,0 | 6327 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2,5 | 2.7 | 51,0 | 7765 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2,52 | 1.6 | 1.4 | 2,5 | 2,8 | 56,0 | 9205 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2,52 | 1.7 | 1.4 | 2,5 | 3.0 | 62,0 | 11444 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2,52 | 1.8 | 1.6 | 2,5 | 3.2 | 67,0 | 13830 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2,97 | 2.0 | 1.6 | 3,15 | 3,5 | 74,0 | 19673 | 0,0470 | 3,5 | 570 | 575 |
Chúng tôi có khả năng đáp ứng các tiến độ giao hàng khắt khe nhất theo từng đơn hàng. Đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc cung cấp cáp đều có thể góp phần gây ra sự chậm trễ chung của dự án và tăng chi phí.
Cáp được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Dấu yêu cầu phải được in bằng vật liệu chịu được thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
Shanghai Shenghua Cable (Group) sở hữu nguyên lý Shenghua "Phấn đấu vì doanh nghiệp tốt nhất, sản xuất sản phẩm tốt nhất, cung cấp dịch vụ tốt nhất, thiết lập thương hiệu tốt nhất", khẳng định chính sách chất lượng là trên hết, nỗ lực đạt được chất lượng cao và không có khuyết tật của hàng hóa. Vì vậy, mọi khách hàng đều có thể hưởng lợi đầy đủ từ chất lượng vượt trội và dịch vụ hoàn hảo của Shenghua Cable. Trong khi đó, chúng tôi tuân theo tinh thần "Làm tốt nhất, cùng thắng" của Shenghua, mong muốn thiết lập mối quan hệ lâu dài và ổn định với mọi khách hàng. Bằng cách này, chúng tôi đảm bảo rằng:
1. Khách hàng là thượng đế. Chúng tôi sẽ trân trọng mọi khách hàng, mọi sự hợp tác bằng cả trái tim.
2. Dịch vụ bán hàng trước miễn phí. Chúng tôi sẽ cung cấp đề xuất tốt nhất cho mỗi khách hàng.
3. Dịch vụ bán hàng tốt. Chúng tôi sẽ cung cấp miễn phí vận hành sản phẩm tương đối, mẹo bảo trì và vận hành lắp đặt
dịch vụ tư vấn kỹ thuật khi thiết lập mối quan hệ hợp tác với khách hàng.
4. Dịch vụ hậu mãi chu đáo. Sản phẩm của chúng tôi được bảo hành bởi PICC (Công ty Bảo hiểm Nhân dân Trung Quốc). chúng tôi sẽ
cung cấp bảo trì và gỡ lỗi miễn phí trong vòng 12 tháng sau khi cài đặt (ngoại trừ việc sử dụng sai).
5. Chúng tôi đảm bảo giải quyết vấn đề của bạn trong vòng 24 giờ ở Thượng Hải, 72 giờ đối với các quận khác.
