| MOQ: | 500 mét |
| giá bán: | US$0.51 - US$125 / Meter |
| bao bì tiêu chuẩn: | Trống gỗ |
| Thời gian giao hàng: | 10 ngày |
| phương thức thanh toán: | T/T,L/C |
| Khả năng cung cấp: | 21.000 KM mỗi tháng |
Cáp điện MV XLPE 3 lõi, ruột dẫn nhôm, Nhà sản xuất hàng đầu Thượng Hải
Ứng dụng
Được sử dụng trong các trạm biến áp, khối chuyển mạch, trong các nhà máy điện và nhà máy công nghiệp. Cáp điện trung thế dùng cho ứng dụng tĩnh trong lòng đất, trong và ngoài các công trình, ngoài trời, trong máng cáp, trong nước, trong điều kiện cáp không chịu ứng suất cơ học và lực kéo lớn.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác nhưBS, DIN và ICEA theo yêu cầu

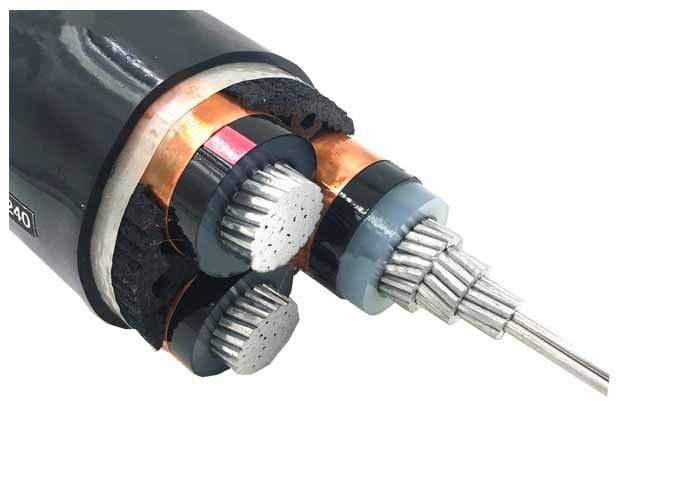

Cấu tạo
1 ..... Ruột dẫn nhôm trần
2 ..... Lớp bán dẫn bên trong
3 ..... Lớp cách điện lõi bằng polyethylene liên kết ngang
4 ..... Lớp bán dẫn bên ngoài
5 ..... Băng bán dẫn
6 ..... Lớp chắn bằng dây đồng hoặc băng đồng
7 ..... Băng độn, Sợi hoặc Giấy
8 ..... Băng quấn không dệt hoặc Chống cháy
9 .... Vỏ bọc ngoài: polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
Thông số kỹ thuật:
|
Điện áp thử nghiệm |
6 / 10 kV |
[kV] |
21 / 5 phút |
|
|
12 / 20 kV |
[kV] |
42 / 5 phút |
|
|
18 / 30 kV |
[kV] |
63 / 5 phút |
|
Dải nhiệt độ |
khi di chuyển |
|
-20°C đến +90°C |
|
|
cố định |
|
-20°C đến +90°C |
|
Nhiệt độ làm việc |
ngắn mạch |
°C |
250 |
|
Thời gian ngắn mạch |
tối đa |
[giây] |
5 |
|
Bán kính uốn cong |
tối thiểu |
x đường kính |
15 |
|
Khả năng bắt lửa |
tiêu chuẩn |
|
EN 50265-2-1 |
*) Đóng gói: CUT = cáp có chiều dài khác nhau trên trống hoặc cuộn, có thể cắt theo chiều dài yêu cầu
Chi tiết cáp điện MV (6 đến 35kv)
YJ: Cách điện XLPE
V: Vỏ PVC
32: Bọc thép - 3 lõi
22: Bọc băng thép - 3 lõi
72: Bọc dây nhôm - 1 lõi
62: Bọc băng thép không gỉ - 1 lõi
ZR: Chống cháy
|
Cáp điện MV (11kv 15kv 33kv) |
||
|
Model và Mô tả Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
Số lõi |
Tiết diện ruột dẫn (mm2) |
|
cách điện xlpe |
1 lõi 3 lõi |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm2 |
|
Ruột đồng |
||
|
YJV, N2XSY; Cáp điện bọc PVC |
||
|
YJV22; Cáp điện bọc băng thép, bọc PVC |
||
|
YJV32, YJV42; Cáp điện bọc thép, bọc PVC |
||
|
Ruột nhôm |
||
|
YJLV, NA2XSY; Cáp điện bọc PVC |
||
|
YJLV22; Cáp điện bọc băng thép, bọc PVC |
||
|
YJLV32, YJLV42; Cáp điện bọc thép, bọc PVC |
||
Sản phẩm này được áp dụng cho đường truyền và phân phối điện với điện áp định mức AC (U0/U) từ 3.6/6kV-26/36kV. Nó được đặt trong không khí (khung cầu cáp, giá đỡ tường trong nhà và khay) và trong đất (chôn trực tiếp, rãnh cáp, ống, v.v.) tương ứng theo sự khác biệt của cấu trúc lớp bảo vệ.
Chứng chỉ
ISO,CE, KEMA, IEC,RoHS, CCC,P3Cvà nhiều chứng chỉ khác theo yêu cầu
ĐÓNG GÓI VÀ VẬN CHUYỂN
Tất cả các loại cáp để xuất khẩu đều được đóng gói và bảo vệ tốt bằng trống gỗ hoặc trống gỗ và thép. Vật liệu đóng gói phụ thuộc vào trọng lượng và kích thước của cáp. Sau khi các trống cáp được đóng gói tốt được gửi đến Cảng biển, chúng được xếp vào container 20 FT hoặc container 40 FT. Tất cả các trống cáp đều được cố định chắc chắn bằng dây an toàn để đảm bảo không có chuyển động trong quá trình vận chuyển đường biển. Kích thước của container được chọn theo trọng lượng của tổng hàng hóa đã xếp hoặc theo yêu cầu của khách hàng.
Dịch vụ
* Chúng tôi là một trong những nhà sản xuất dây điện và cáp điện lớn nhất tại Trung Quốc và có hơn 20 năm kinh nghiệm sản xuất và tiếp thị.
* Chúng tôi chấp nhận OEM. Kích thước và vật liệu cáp được tùy chỉnh. Logo và thiết kế riêng của bạn được chào đón. Chúng tôi sẽ sản xuất theo yêu cầu và mô tả của bạn;
* Vui lòng gửi yêu cầu cho chúng tôi để biết thêm thông tin sản phẩm và chúng tôi sẽ cung cấp cho bạn phản hồi trong vòng 12 giờ.
