| MOQ: | 100m |
| giá bán: | USD 1.78-9.99/M |
| bao bì tiêu chuẩn: | trống gỗ |
| Thời gian giao hàng: | 10 ngày |
| phương thức thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 58623km / tuần |

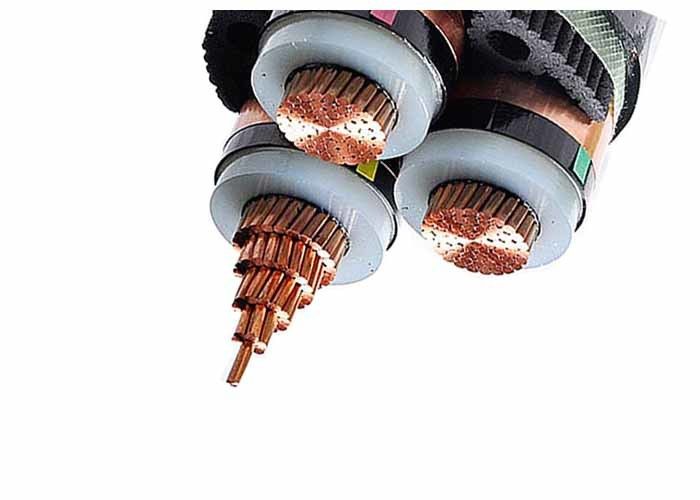

Cáp điện lực cách điện XLPE ba lõi cao thế 12/20(24)KV từ 70SQMM đến 400SQMM
Mô tả:
Cáp điện lực cách điện XLPE 12/20kv
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA. ISO
Cấu tạo:
Ruột dẫn: Ruột dẫn đồng bện ép chặt, Cl.2 theo IEC 60228
Cách điện: XLPE (polyethylene liên kết ngang) định mức 90 ℃
Vỏ bọc: PVC loại ST2 theo IEC 60502, màu đen
Lưu ý:Màu cách điện theo tiêu chuẩn hoặc yêu cầu của khách hàng
Ứng dụng:
Dùng để lắp đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không chịu lực cơ học bên ngoài. Không được phép đặt cáp một lõi trong ống dẫn từ tính.
Tiêu chuẩn:
Quốc tế: IEC 60502, IEC 60228, IBS 6622, VDE 0276
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như BS, DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật:
Điện áp định mức: 12/20kV
Nhiệt độ ruột dẫn tối đa: bình thường (90℃), ngắn mạch không quá 5 giây (160℃ khi tiết diện
dưới 300mm2, 140℃ khi tiết diện trên 300mm2)
Nhiệt độ môi trường tối thiểu: Cáp phải được làm nóng trước nếu nhiệt độ môi trường dưới 0℃
Bán kính uốn cong tối thiểu: cáp một lõi 20(d+D)±5%
Cáp nhiều lõi 15(d+D)±5%
Chứng chỉ:
CE, RoHS, CCC, KEMA và nhiều chứng chỉ khác theo yêu cầu
Thông số kỹ thuật:
| Tiết diện danh định của ruột dẫn | Độ dày cách điện | Độ dày vỏ bọc | Đường kính ngoài xấp xỉ | Khối lượng xấp xỉ | Điện trở một chiều tối đa của ruột dẫn (20 ℃) | Điện áp thử nghiệm A.C | Khả năng chịu tải | |
| mm2 | mm | mm | mm | kg/km | Ω /km | kV/5phút | Trong không khí (A) | Trong đất (A) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1×1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 |
485
|
