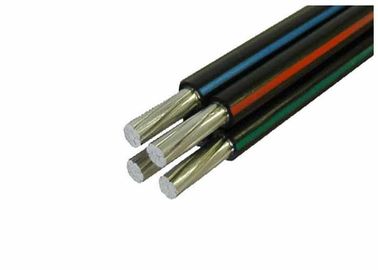

PE / PVC XLPE Insulated Cable Aerial Bundled Aluminium Phase Conductor

Cáp cách điện PE / PVC XLPE Cáp bọc pha trên không

  • Điểm nổi bật

    cáp điện xlpe

    ,

    cáp polyetylen liên kết

  • Dây dẫn pha
    Nhôm
  • Vật liệu cách nhiệt
    XLPE Hoặc PVC Hoặc PE
  • Lõi số
    2.3.4.5
  • Mức điện áp
    0,6 / 1 KV
  • ứng dụng
    Đường dây truyền tải điện trên không
  • Dây dẫn trung tính
    hợp kim nhôm
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    HOLD-ONE
  • Chứng nhận
    ASTM B-231,B232,B399, ICEA S-76-474
  • Số lượng đặt hàng tối thiểu
    500m
  • Giá bán
    0.19-10.99USD/m
  • chi tiết đóng gói
    Trống gỗ / Trống thép
  • Thời gian giao hàng
    15 ngày
  • Điều khoản thanh toán
    L / C, D / A, D / P, T / T
  • Khả năng cung cấp
    1000km mỗi tháng

Cáp cách điện PE / PVC XLPE Cáp bọc pha trên không

Cáp treo trên không, dây dẫn bằng hợp kim nhôm cách điện PE

Sự miêu tả

Các cáp nối trên không được thiết kế cho các đường phân phối trên cao có một sứ giả trung tính cách điện được làm bằng AAAC, mà dây dẫn pha nhôm cách điện được xoắn một cách tự động trên nó. Cáp được đánh giá ở mức 0,6 / 1 (1,2) kV và phù hợp với tiêu chuẩn IEC60502.

Xây dựng

  1. Nhạc trưởng:

a) Pha - Dây dẫn pha phải là dây dẫn nhôm điều kiện H68 và dây tròn được nén chặt.

b) Trung tính hoặc sứ giả - Dây dẫn trung tính hoặc sứ giả phải bằng dây dẫn hợp kim nhôm và được nén tròn.

  1. Vật liệu cách nhiệt:

Các dây dẫn, pha trung tính phải được ép đùn bằng polyetylen (PE) làm vật liệu cách nhiệt.

Lịch trình cụ thể kỹ thuật

Dây dẫn pha
Diện tích mặt cắt danh nghĩa mm² 16 16 25 35 50 70 95 120 150 185
Số lượng lõi 1 3 3 3 3 3 3 3 3 3
Số lượng dây tối thiểu 6 6 6 6 6 12 15 15 30 30
Độ dày cách nhiệt danh nghĩa mm 1 1 1.2 1.2 1,4 1,4 1.6 1.6 1.8 2.0
Đường kính lõi cách điện mm 6,8 6,8 8,5 9,5 11.2 13,0 15.1 16.6 18,4 20,6
Tối đa Điện trở DC ở 20oC ohm / km 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Đánh giá hiện tại vẫn còn gió, xung quanh Một 61 61 84 104 129 167 209 246 283 332
nhiệt độ = 30oC
Nhiệt độ dây dẫn = 75oC
Nhạc trưởng
Diện tích mặt cắt danh nghĩa mm² 25 25 25 25 35 50 70 70 95 120
Số lượng dây tối thiểu 6 6 6 6 6 6 12 12 15 15
Độ dày cách nhiệt danh nghĩa mm 1.2 1.2 1.2 1.2 1.2 1,4 1,4 1,4 1.6 1.6
Đường kính lõi cách điện mm 8,5 8,5 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16.6
Tối đa Điện trở DC ở 20oC ohm / km 1.312 1.312 1.312 1.312 0,943 0,693 0.469 0.469 0,349 0,273
Tải trọng phá vỡ tính toán kN 6,4 6,4 6,4 6,4 8,9 12.1 18,0 18,0 24.2 30.8
Cáp hoàn thành
Xấp xỉ đường kính tổng thể mm 15.3 19,0 23.2 25,6 30,0 34,9 40,6 44.1 49,2 54,9
Xấp xỉ trọng lượng của cáp kg / km 160 290 400 500 680 920 1270 1510 1870 2340
Chiều dài đóng gói m / trống 1000 1000 1000 1000 1000 1000 500 500 500 500

1. Tiêu chuẩn ASTM, BS, NFC, IEC, DIN
2. Độ bền kéo mạnh (AAAC) tốt hơn thép;
3. Điện áp định mức: 0,6 / 1KV hoặc 10 kV

4. Được sử dụng cho đường dây truyền tải điện trên không;
