| MOQ: | 200 m |
| giá bán: | USD 1-258 Per Meter |
| bao bì tiêu chuẩn: | Trống gỗ hoặc trống gỗ toàn bộ |
| Thời gian giao hàng: | 8 ngày |
| phương thức thanh toán: | L/C, T/T, Liên minh phương Tây, Moneygram, |
| Khả năng cung cấp: | 100km mỗi tháng |

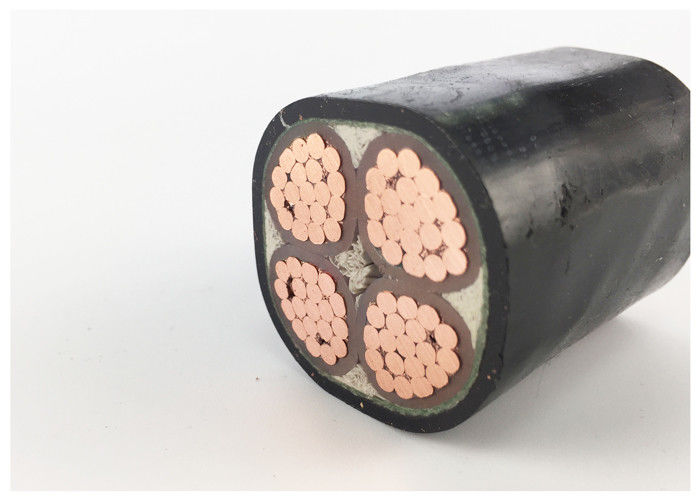

Cáp điện lực nhiều lõi có bọc giáp / không bọc giáp, tiết diện 300 Sq mm YJVR YJV
Ứng dụng: Cáp cách điện XLPE được sử dụng làm đường dây phân phối và truyền tải điện ở điện áp định mức 0.6/1KV.
Cấu tạo:
| Ruột dẫn | Ruột dẫn bằng đồng theo IEC 60228, Cấp 2 |
| Ruột dẫn hình tròn hoặc hình dạng | |
| Ruột dẫn mềm (cấp 5) tùy chọn. | |
| Cách điện | XLPE (Polyethylene liên kết ngang) định mức 90℃, nhiều màu tùy chọn |
| Lớp chắn kim loại tùy chọn | Băng đồng hoặc bện dây đồng tùy chọn |
| Vỏ bọc | PVC hoặc FR-PVC loại ST2 theo IEC 60502, màu đen hoặc đỏ hoặc tùy chỉnh |
Dữ liệu kỹ thuật:Điện áp định mức: 0.6/1kV Điện áp thấp
Nhiệt độ ruột dẫn tối đa: trong điều kiện bình thường (90℃), khẩn cấp (130℃) hoặc ngắn mạch không quá 5 giây (250℃).
Nhiệt độ môi trường tối thiểu 0 OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Bán kính uốn cong tối thiểu: 20 x đường kính ngoài của cáp đối với cáp một lõi không có giáp
15 x đường kính ngoài của cáp đối với cáp nhiều lõi không có giáp
15 x đường kính ngoài của cáp đối với cáp một lõi có giáp
12 x đường kính ngoài của cáp đối với cáp nhiều lõi có giáp
Tiêu chuẩn:Quốc tế: IEC 60502, IEC 60228, (IEC 60332-3 chỉ dành cho loại FR)
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho loại FR)
Các tiêu chuẩn khác như BS, DIN, VDE và ICEA theo yêu cầu
Lắp đặt
1. Nhiệt độ lắp đặt không được vượt quá 20℃, Nếu nhiệt độ môi trường thấp hơn 0℃, cáp phải được làm nóng trước.
2. Bán kính uốn cong của cáp không được nhỏ hơn 8 lần.
3. Sau khi lắp đặt, cáp phải chịu được thử nghiệm điện áp trong 15 phút. 3.5kv DC.
Thông số kỹ thuật:
| Tiết diện danh định của ruột dẫn | Độ dày cách điện | Độ dày vỏ bọc | Đường kính ngoài xấp xỉ | Khối lượng xấp xỉ | Điện trở DC tối đa của ruột dẫn (20 ℃) | Điện áp thử nghiệm AC | Định mức dòng điện | |
| mm2 | mm | mm | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) |
| 1 × 300 | 1.8 | 1.8 | 27.0 | 3042 | 0.0601 | 3.5 | 620 | 610 |
| 3 × 300 | 1.8 | 2.6 | 51.0 | 9465 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 300 | 1.8 | 2.6 | 52 | 12550 | 0.0601 | 3.5 | 505 | 515 |
| 5 × 300 | 1.8 | 3.2 | 70.0 | 16670 | 0.0601 | 3.5 | 505 | 515 |
| 3 × 300+ 1 × 150 | 1.8 | 2.7 | 54 | 11155 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 300+ 1 × 150 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
Tư vấn đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lõi
Kích thước và cấu tạo ruột dẫn
Loại cách điện
Có giáp hoặc không có giáp. Nếu có giáp, loại và vật liệu giáp
Yêu cầu về vỏ bọc
Chiều dài cáp và yêu cầu đóng gói
Yêu cầu khác
Đóng gói và vận chuyển:Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng. Việc đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp đều có thể góp phần làm chậm trễ tổng thể dự án và vượt quá chi phí.
Cáp được cung cấp trong các cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng keo tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ các đầu cáp khỏi độ ẩm. Việc đánh dấu cần thiết sẽ được in bằng vật liệu chống thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
Dịch vụ sau bán hàng
Chúng tôi, Tập đoàn Cáp Thượng Hải Thượng Hải, chuyên về R&D và sản xuất cáp và dây điện. Chúng tôi đã đạt chứng nhận Hệ thống Chất lượng Quốc tế ISO9001:2008 (ZDHY), bao gồm toàn bộ quá trình quản lý của doanh nghiệp. Một hệ thống kiểm soát chất lượng toàn diện đã được đưa vào để đảm bảo sản phẩm đáp ứng các tiêu chuẩn quốc tế. Nguyên tắc của chúng tôi là: Thiết lập doanh nghiệp hàng đầu, sản phẩm cao cấp, dịch vụ tuyệt vời và thương hiệu nổi tiếng. "Tuân thủ đảm bảo chất lượng, tận tâm cung cấp cho người dùng những sản phẩm đáng tin cậy luôn là cam kết của chúng tôi về chất lượng. Các sản phẩm của công ty chúng tôi được bảo hiểm bởi PICC (Công ty Bảo hiểm Nhân dân Trung Quốc). Hơn nữa, chúng tôi cung cấp các đảm bảo cụ thể như sau:
1．Chúng tôi đảm bảo rằng chúng tôi sẽ tuân thủ các yêu cầu về thời hạn bảo hành được quy định trong hợp đồng.
2. Chúng tôi sẽ được sản xuất theo thông số kỹ thuật này và Hàng hóa sẽ là hàng mới, chưa sử dụng, của các mẫu mới nhất hoặc hiện tại. Sau khi chúng tôi được chọn, chúng tôi sẽ cung cấp Hàng hóa một cách nghiêm ngặt theo các yêu cầu của Hợp đồng.
3. Bảo hành sẽ vẫn có hiệu lực trong mười hai (12) tháng sau khi Hàng hóa, hoặc bất kỳ phần nào
của nó tùy theo trường hợp, đã được giao và chấp nhận tại điểm đến cuối cùng
được chỉ ra trong SCC, hoặc trong mười tám (18) tháng sau ngày giao hàng từ cảng hoặc
địa điểm xếp hàng ở nước xuất xứ, tùy theo thời hạn nào kết thúc sớm hơn.
4. Trong thời gian bảo hành, người mua có thể tuyên bố trực tiếp với nhà sản xuất bằng văn bản hoặc bởi đại lý nếu có bất kỳ vấn đề gì về chất lượng Hàng hóa. Nhà sản xuất sẽ thực hiện sửa chữa hoặc thay thế trong thời gian hợp lý và sẽ chịu mọi chi phí liên quan đến việc này.
Công ty TNHH Tập đoàn Cáp Thượng Hải Thượng Hải
